Способ грануляции адсорбентов

Способ грануляции адсорбентов

Иллюстрации

Показать все

Реферат

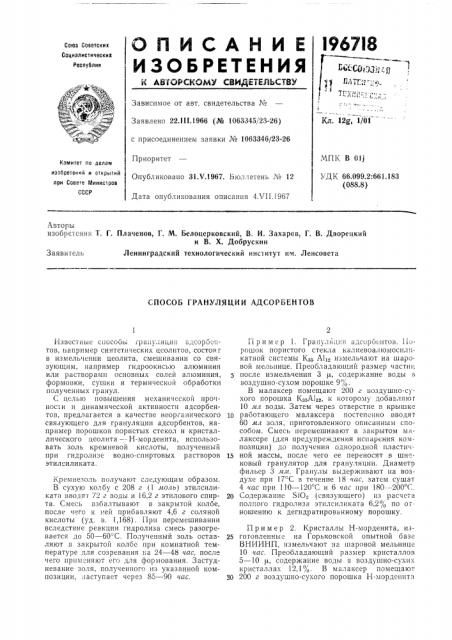

l967I8

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

K АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических республик

Зависимое от авт. свидетельства №

Кл. 12g, 1/01

Заявлено 22.III.1966 (№ 1063345, 23-26) с присоединением заявки № 1063346/23-26

Приоритет

Опубликовано 31Лт.1967. Бюллетень № 12

МПК В Olj

УДК 66.099.2:661.183 (088.8) Комитет по делам изобретений и OTKpblTHA,1 при Совете Министров

СССР

Дата опубликования описания 4Л 11.!967

Авторы изобретения T. Г. Плаченов, Г. М. Белоцерковский, В. И. Захаров, Г, В. Дворецкий и В. Х. Добрускин

Ленинградский технологический институт им. Ленсовета

Заявитель

СПОСОБ ГРАНУЛЯЦИИ АДСОРБЕН ГОВ

Известные сносооь! i p2!!) .,!яцин адсорб" тттов, например синтетических цсолитов, состояг в измельчении цеолита, смешивании со связующим, например гидроокисью алюминия или растворами основных солей алюминия, формовки, сушки и термической обработки полученных гранул.

С целью повышения механической прочносчи и динамической активности адсорбентов, предлагается в качестве неорганического связующего для грануляции адсорбентов, например порошков пористых стекол и кристаллического цеолита — — Н-морденита, использовать золь кремневой кислоты, полученный при гидролизе водно-спиртовых растворов этилсиликата.

Кремнезоль получают следующим образом.

B сухую колбу с 208 г (1 лоль) этилсиликата вводят 72 г воды и !6,2 г этилового спирта. Смесь взбалтывают в закрытой колбе, после чего к ней прибавляют 4,6 г соляной кислоты (уд. в. 1,168). При перемешивании вследствие реакции гидролиза смесь разогрева.ется до 50 — 60 С. Полученный золь оставляют в закрытой колбе при комнатной температуре для созревания на 24 — 48 час, после чего применяют его для формования. Застудневание золя, полученного из указанной композиции, наступает через 85 — 90 час.

i! p и м е р 1. Гран линия адсорбснтов. Iloрошок пористого стекла калиевоалюмосилнкатной системы Кзз Al» измельчают на шаровой мельнице. Преобладающий размер части!. после измельчения 3 тт, содержание воды в воздушно-сухом порошке 9",о.

В малаксер помещают 200 г воздушно-сухого порошка Ка.-A1», к которому добавляюг

10 тел воды. Затем через отверстие в крышке работающего малаксера постепенно вводят

60 мл золя, приготовленного описанным способом. Смесь перемешивают в закрытом малаксере (для предупреждения испарения композиции) до получения однородной пластич15 ной массы, после чего ее переносят в шнековый гранулятор для грануляции. Диаметр фильер 3 тать Гранулы выдерживают на воздухе при 17 С в течение 18 час, затем сушат

4 час при 110 — 120 С и 6 час нри 180 — 200 С.

20 Содержание S10 (связующего) нз расчета полного гндролиза этнлсиликата 6,2", по огношению к дегидратированному порошку.

Пример 2. Кристаллы Н-морденита, из25 готовленные на Горьковской опытной базе

ВНИИНП, измельчают на шаровой мельнице

10 час. Преобладающий размер кристаллов

5 — 10 1т, содержание воды в воздушно-сухих кристаллах 12,1ОО. В малаксер помещают

30 200 г воздушно-сухого порошка Н-морденита

Составитель И. Чаштакова

Те: ред Т. П. Курилко

Коррск горы: В. B. Крылова и Г. И. Плешакова

Редактор Л. A. Ильина

Заказ 194117 Тираж 535 Подписное

ЦНИ1",ПИ Комитета ио делам изобретений и открытий ири Совеге Министров СССР

Москва, Центр, ир. Серова, д 4

Гииогрггфии, пр. Car:уиова, 2 и 10 мл воды. Затем через отверстие в крышке работающего малаксера постепенно прибавляют 70 лл золя, приготовленного описанным способом. Смесь перемешивают в закрытом малаксере (для предупреждения испар ния композиции) до получения однородной, очень пластичной массы, после чего ее персносят в шнековый гранулятор, где и подвергают гранулированию. Диаметр фильер 3 лгл.

Гранулы выдерживают на воздухе при 18 С в течение 20 час, затем сушат 4 час при 110-—

120 С и 6 час при 600 — 650 С. Содержание

SiO2 (связующего) из расчета полного гидролиза этилсиликата 7,6% по отношению к дегидратированному порошку.

Гранулированные адсорбенты обладакл высокой механической прочностью и механической активностью.

Предмет изобретения

Способ грануляции адсорбентов измельчепием, смешиванием с неорганическим связующим, формовкой, сушкой и термической обработкой, отличающийся тем, что, с целью nol0 вышения механической прочности и динамической активности адсорбентов, в качестве неорганического связующего используют золь кремневой кислоты, полученный, например, при гидролизе водно-спиртовых растворов

15 этилсиликата.
