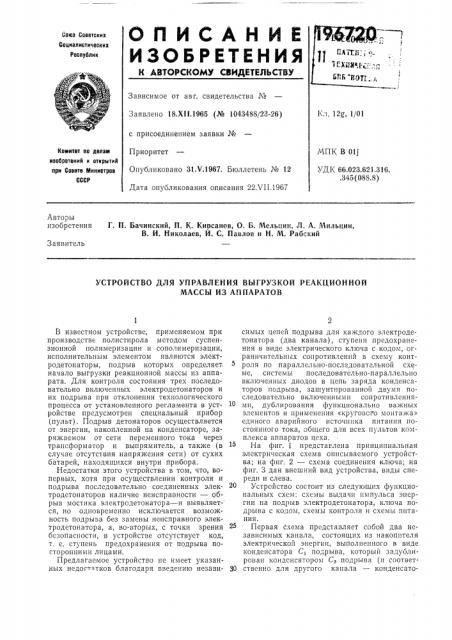

ОПИСАНИЕ
ИЗОЬРЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
i пятки ; . ГХйяк.(-„":;,;
И15 .IIÎTI - л
Зависимое от авг. свидетельства ¹
Кл. 12g, 1/01
Заявлено 18.XII.1965 (№ 1043488/23-26) с присоединением заявки №
Приоритет
Опубликовано 31 V.1967. Бюллетень № 12
Дата опубликования описания 22ХП.1967
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК В 01j
УДК 66.023,621.316 .345 (088.8) Авторы изобретения
Г. П. Бачинский, П. К. Кирсанов, О. Б. Мельцин, Л. А. Мильцин, В. И. Николаев, И. С. Павлов и H. М. Рабский
Заявитель
УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ВЫГРУЗКОЙ РЕАКЦИОННОИ
МАССЫ ИЗ AIIIIAPATOB
В известном устройстве, применяемом при производстве полистирола методом суспензионной полимеризации и сополимеризации, исполнительным элементом являются электродетонаторы, подрыв которых определяет. начало выгрузки реакционной массы из àïïàрата. Для контроля состояния трех последовательно включенных электродетонаторов и их подрыва при отклонении технологического процесса от установленного регламента в устройстве предусмотрен специальный прибор (пульт). Подрыв детонаторов осуществляется от энергии, накопленной на конденсаторе, заряжаемом от сети переменного тока через трапсформагор и выпрямитель, а также (в случае отсутс1вия напряжения сети) от сухих батарей, находящихся внутри прибора.
Недостатки этого устройства в том, что, вопервых, хотя при осуществлении контроля и подрыва последовательно соединенных электродетонаторов наличие неисправности — обрыв мостика электродетонатора — и выявляет- ся, но одновременно исключается возможность подрыва без замены неисправного электродетонатора, а, во-вторых, с точки зрения безопасности, в устройстве отсутствует код, т. е. ступень предохранения от подрыва посторонними лицами.
Предлагаемое устройство не имеет указанных недо етков благодаря введению независимых цепей подрыва для каждого электродетОнатОра (два канала), ступени предохранения в виде электрического ключа с кодом, ограничительных сопротивлений в схему контроля по параллельно-последовательной схеме, системы последовательно-параллельно включенных диодов в цепь заряда конденсаторОВ подрыВа, зашунтнрОваннОй дВумя последовательно включенными сопротивлениями, дублирования функционально важных элементоВ и применения «кругОВОРО монтажа» единого аварийного источника питания постоянного тока, общего для всех пультов комплекса аппаратов цеха.
На фиг. 1 представлена принципиальная электрическая схема описываемого устройства; на фиг. 2 — схема соединения ключа; на фиг. 3 дан внешний вид устройства, виды спереди и слева.
20 Устройство состоит из следующих функциональных схем: схемы выдачи импульса энергии на подрыв электродетонатора, ключа подрыва с кодом, схемы контроля и схемы питания.
25 Первая схема представляет собой два независимых канала, состоящих из накопителя электрической энергии, выполненного в виде конденсатора С1 подрыва, который задублирован конденсатором Се подрыва (и соответ-
30 ственно для другого канала — конденсато Д ра Сз, задублированного конденсатором С1), системы последовательно-параллельно включенных диодов Д1 — Д1 (Д вЂ” Д8) в цепи заряда конденсаторов подрыва, зашунтированной двумя последовательно включенными сопротивлениями R> — Р (R> — R4), платы В1 переключателя В>, ответной части ключа подрыва, выполненной в виде ламповой панели
1747<, последовательно соединенных разрядных сопротивлений R; — Rq (R> — R>) и узла индикации, выполненного в виде сигнальной лампы Л1 «Подрыв» и ограничительных сопротивлений R> — R, включенных по параллельно-последовательной схеме.
Ключ подрыва с кодом — ступень предохранения — выполнен в виде вилки с рядом перемычек (схема соединений на фиг. 2).
Третья схема представляет собой два независимых канала контроля каждого детонатора выгрузного устройства в отдельности, состоящих из лампы Л, ЭД,, (Лз ЭД ), ограничительных сопротивлений Rд — R>o (Rz—
Rp), включенных по параллельно-последовательной схеме, и платы В переключателяВ,.
Четвертая схема состоит из трансформатора Тр1, переключателя В (для отключения и переключения источников питания — 220 в и
40 e), предохранителей Пр и Пр, диодов Д и Д1О, сигнальных ламп Л4 по 220в и Л.- по — 40 в и ограничительных сопротивлений R >, R22 И R23 — R26
Работает устройство следующим образом. 196720
К устройству через разъем Ш, подключаются источники питания, через разъем Ш и линию связи — электродетонаторы устройства аварийной выгрузки. Устройством регулярно производят контроль состояния цепей электродетонаторов, фиксируя их целостность соответственно по загоранию ламп Л ЭД1 и
Л, ЭД . При отклонении технологического процесса от установленного регламента и необходимости выгрузки реакционной массы из аппарата снимается ступень предохранения (вводится ключ с кодом в каналы подрыва) и производится подрыв электродетонаторов устройства путем одновременной выдачи импульса энергии, накопленной на зарядных конденсаторах на каждый электродетонатор в отдельности.
Предмет изобретения
Устройство для управления выгрузкой реакционной массы из аппаратов, состоящие из электродетонатора, соединенного с блоком импульса подрыва, ключом подрыва и блоками питания и контроля, отличающееся тем, что, с целью повышения точности работы устройства, оно включает спаренные блоки HMпульса подрыва, ключ подрыва снабжен кодом, введенным в каналы электродетонатора, и в блоке контроля помещены ограничительные сопротивления и диоды, включенные в цепи заряда конденсаторов подрыва, зашунтированных спаренными сопротивлениями.
19б720
Фиг
