Контактный аппарат
Патент 196724
Классы МПК
Контактный аппарат
Иллюстрации
Реферат

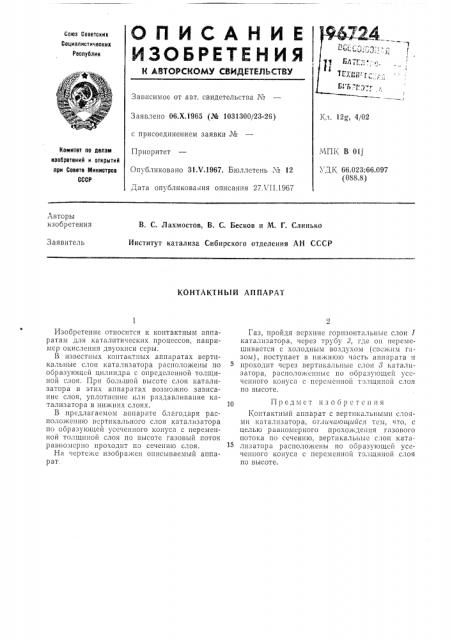

Союз Советских
Социалистическик
Республик
Зависимое от авг. свидетельства ¹
Заявлено 06.Х,1965 (№ 1031300/23-26) с присоединением заявки №
Приоритет
OII) áëèê0âàHo 31 V.1967. Бюллетень ¹ 12
Кл. 12g 4/02
Комитет по делам изобретений и открытий при Соеете Министров
СССР
МПК В Olj
УДК 66.023:66 097 (088.8) Дата опубликования описания 27Л П.1967
Авторы изобретения
В. С. Лахмостов, В. С. Бесков и М. Г. Слинько
Институт катализа Сибирского отделения АН СССР
Заявитель
КОНТАКТНЬ1Й АППАРАТ
Изобретение относится к контактным аппаратам для каталитических процессов, например окисления двуокиси серы.
В известных контактных аппаратах вертикальные слои катализатора расположены по образующей цилиндра с определенной толщиной слоя. При большой высоте слоя катализатора в этих аппаратах возможно зависание слоя, уплотнение или раздавливание катализатора в нижних слоях.
В предлагаемом аппарате благодаря располо>кению вертикального слоя катализатора по образующей усеченного конуса с переменной толщиной слоя по высоте газовый поток равномерно проходит по сечению слоя.
На чертсже изображен описываемый аппар ат.
Газ, пройдя верхние горизонтальные слои 1 катализатора, через трубу 2, где он перемешивается с холодным воздухом (свежим гclзом), поступает в нижшою часть аппарата и проходит через вертикальные слои 8 катализатора, расположенные по образующей усеченного конуса с переменной толщиной слоя по высоте.
10 Предмет изобретения
Контактный аппарат с вертш<альными слоями катализатора, отличающийся тем, что, с целью равномерного прохождения газового потока по сечению, вертикальные слои катализатора расположены по образующей усеченного конуса с переменной толщиной слоя по высоте.
196724
