Патент ссср 196755
Иллюстрации
Реферат

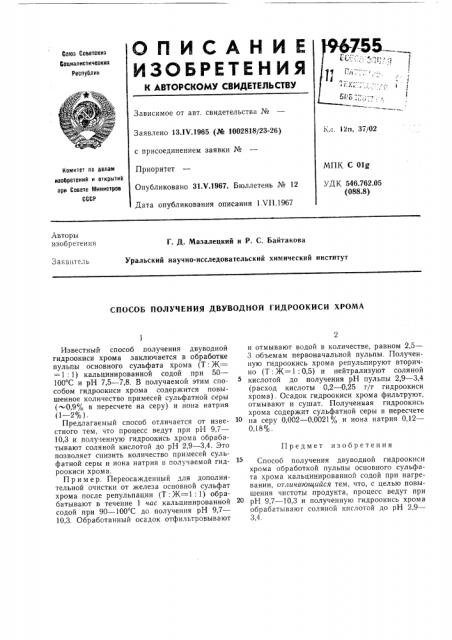

ОПИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
755 ..
Союз Советокик
Фоциалистическин республин
Зависимое от авт. свидетельства №
Кл. 12п, 37/02
Заявлено 13ЛЧ.1965 (№ 1002818/23-26) с присоединением заявки №
Приоритет
Опубликовано 31.Ч.1967. Бюллетень № 12
Дата опубликования описания 1.Ъ 11.1967
МПК С 01д
УДК 546.762.05 (088.8) Комитет по делам изобретений и открытий при Совете йеинистров
СССР
Авторы изобретения
Г. Д. Мазалецкий и Р. С. Байтакова
Уральский научно-исследовательский химический институт
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ДВУВОДНОЙ ГИДРООКИСИ ХРОМА
Предмет изобретения
Известный способ получения двуводной гидроокиси хрома заключается в обработке пульпы основного сульфата хрома (Т: Ж-.=
= 1:1) кальцинированной содой при 50—
100 С и рН 7,5 — 7,8. В получаемой этим способом гидроокиси хрома содержится повышенное количество примесей сульфатной серы (0,9% в пересчете на серу) и иона натрия (1 — 2%).
Предл агаемый способ отличается от известного тем, что процесс ведут при рН 9,7—
10,3 и полученную гидроокись хрома обрабатывают соляной кислотой до рН 2,9 — 3„4. Это позволяет снизить количество примесей сульфатной серы и иона натрия в получаемой гидроокиси хрома.
Пример. Переосажденный для дополнительной очистки от железа основной сульфат хрома после репульпации (Т:5K=1: 1) обрабатывают в течение 1 час кальцинированной содой при 90 — 100 С до получения рН 9,7—
10,3. Обработанный осадок отфильтровывают и отмывают водой в количестве, равном 2,5—
3 объемам первоначальной пульпы. Полученную гидроокись хрома репульпируют вторично (Т: 5K=1: 0,5) и нейтрализуют соляной кислотой до получения рН пульпы 2,9 — 3,4 (расход кислоты 0,2 — 0,25 т/т гидроокиси хрома). Осадок гидроокиси хрома фильтруют, отмывают и сушат. Полученная гидроокись хрома содержит сульфатной серы в пересчете на серу 0,002 — 0,0021% и иона натрия 0,12—
0 18о/
Способ получения двуводной гидр оокиси хрома обработкой пульпы основного сульфата хрома кальцинированной содой при нагревании, отличающийся тем, что, с целью повышения чистоты продукта, процесс ведут при рН 9,7 — 10,3 и полученную гидроокись хрома обрабатывают соляной кислотой до рН 2,9—
3,4.
