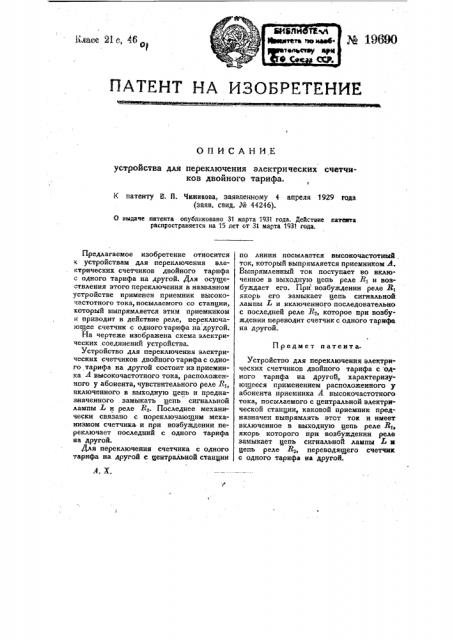

О П И С А H И,Е устройства для переключения электрических счетчиков двойного тарифа.

К патенту В. П. Чижикова, заявленному 4 апреля 1929 года (заяв. свид. № 44246).

О выдаче патента опуолнковано 31 карта 1931 года. Действие патента распространяется на 15 лет от 31 марта 1931 года.

Предмет патентаПредлагаемое изобретение относится к устройствам для переключения электрических счетчиков двойного тарифа с одного тарифа на другой. Для осуществления этого переключения в названном устройстве применен приемник высокочастотного тока, посылаемого со станции, который выпрямляется этим приемником и приводит в действие реле, переключающее счетчик с одноготарифа на другой.

На чертеже изображена схема электрических соединений устройства.

Устройство для переключения электрических счетчиков двойного тарифа с одного тарифа на другой состоит из приемника А высокочастотного тока, расположенного у абонента, чувствительного реле Л1, включенного в выходную цепь и предназначенного, замыкать цепь сигнальной лампы и реле В . Последнее механически связано с пореключающим механизмом счетчика и при возбуждении переключает последний с одного тарифа яа другой.

Для переключения счетчика с одного тарифа на другой с центральной станции по линии посылается высокочастотный, ток, который выпрямляется приемником 4.

Выпрямленный ток поступает во включенное в выходную цепь реле В> и возбуждает его. При возбуждении реле Л1 якорь его замыкает цепь сигнальной лампы I и включенного последовательно с последней реле Х4, которое при возбуждении переводит счетчик с одного тарифа на другой.

Устройство для переключения электрических счетчиков двойного тарифа с одного тарифа на другой, характеризующееся применением расположенного у абонента приемника А высокочастотного тока, посылаемого с центральной электрической станции, каковой приемник предназначен выпрямлять этот ток и имеет включенное в выходную цепь реле В, якорь которого при возбуждении реле замыкает цепь сигнальной лампы L u цепь реле Л„, переводящего счетчик с одного тарифа на другой.
