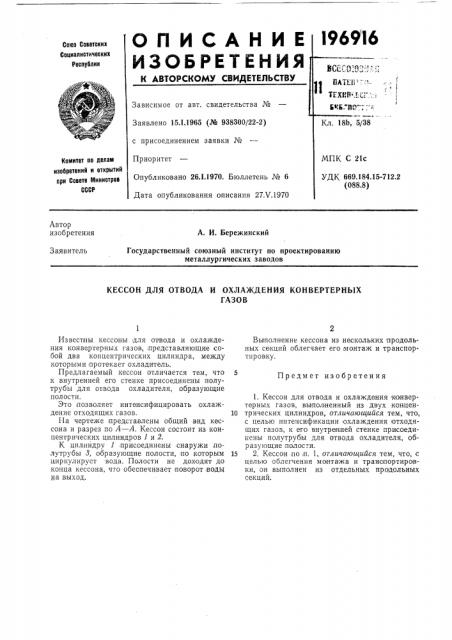

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиа

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.1.1965 (№ 938300/22-2) 5!38 с присоединением заявки №

Приоритет

21с

Комитет по делам изобретеиий и открытий при Совете саинистров

СССР

Опубликовано 26Л.1970. Бюллетень № 6

Дата опубликования описания 27Х.1970. 184. 15-712.2

8.8) Автор изобретения

А. И. Вережинский

Заявитель

Государственный союзный институт по проектированию металлургических заводов

КЕССОН ДЛЯ ОТВОДА И ОХЛАЖДЕНИЯ КОНВЕРТЕРНЫХ

ГАЗОВ

Предмет изобретения

Известковы кессоны для отвода и охлаждения конвертерных газов, представляющие собой два концентрических цилиндра, между которыми протекает охладитель.

Предлагаемый кессон отличается тем, что к внутренней его стенке присоединены полутрубы .для отвода охладителя, образующие полости.

Это,позволяет интенсифицировать охлаждение отходящих газов.

На чертеже представлены общий вид кессона и разрез по А — А. Кессон состоит из концентрических цилиндров и 2.

К цилиндру присоединены снаружи полутрубы 3, образующие полости, по которым циркулирует вода. Полости не доходят до конца кессона, что обеопечивает поворот воды на выход, Выполнение кессона из нескольких продольных секций облегчает его монтаж и транспортировкуу.

1. Кессон для отвода и охлаждения конвертерных газов, выполненный из двух концен10 трических цилиндров, отличающийся тем, что, с целью интенсификации охлаждения отходящих газов, к его внутренней стенке присоединены полутрубы для отвода охладителя, образующие полости.

15 2. Кессон по и. 1, отличающийся тем, что, с целью облегчения монтажа и транспортировки, он выполнен из отдельных продольных секций, 196916
