Способ получения кобальтовых пигментов

Способ получения кобальтовых пигментов

Иллюстрации

Показать все

Реферат

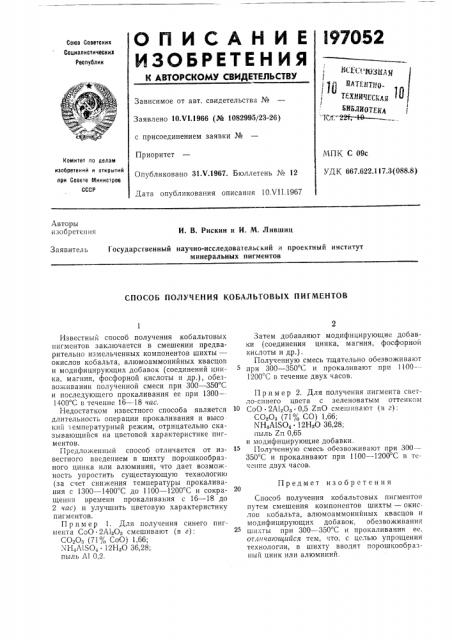

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

НУО52

Союз Советских

Социалистических

Республик!

" 1-- <- 1 813m 11

j 7 Ф ;", ПАТЕНт1тО ! 1Ц, " тххниххсххх lj) N5ëèîTE ä Kif: 22 -,ФЮ—

Зависимое от авт. свидетельства №

Заявлено 10.VI.1966 (М 1082995/23-26) с присоединением заявки №

Приоритет

Опубликовано 31 V.1967. Бюллетень Ме 12

Дата опубликования описания 10.VI 1.1967

МПК С 09с

УД К 667.622.117.3(088.8) Комитет по селам изобретений и 0THpblTHA при Совете Министров

СССР

Авторы изооретения

И. В. Рискин и И. М. Лившиц

Государственный научно-исследовательский и проектный институт минеральных пигментов

Заявитель

СПОСОБ ПОЛУЧЕНИЯ КОБАЛЬТОВЫХ ПИГМЕНТОВ

Известный способ получения кобальтовых пигментов заключается в смешении предварительно измельченных компонентов шихты— окислов кобальта, алюмоаммонийных квасцог, и модифицирующих добавок (соединений цинка, магния, фосфорной кислоты и др.), обезвоживании полученной смеси при 300 — 350 С и последующего прокаливания ее при 1300—

1400 С в течение 16 — 18 час.

Недостатком известного способа является длительность операции прокаливания и высокий -лемпературный режим, отрицательно сказывающийся на цветовой характеристике пигментов.

Предложенный способ отличается от извесгного введением в шихту порошкообразного цинка или алюминия, что дает возможность упростить существующую технологию (за счет снижения температуры прокаливания с 1300 †14 С до 1100 †12 С и сокращения времени прокаливания с 16 — 18 до

2 час) и улучшить цветовую характеристику пигментов.

Пример 1. Для получения синего пигмента СоО 2Ala0, смешивают (в г):

С020а (71Я, СоО) 1,66; i H4A!SO4 12НеО 36,28; пыль А1 0,2.

Затем добавляют модифицирующие добавки (соединения цинка, магния, фосфорной кислоты и др.) .

Полученную смесь тщательно обезвоживают при 300 †3 С и прокаливают прп !100--1200 С в течение двух часов.

Пример 2. Для получения пигмента светло-синего цвета с зеленоватым оттенком

СоО 2АIе0> 0,5 Zn0 смешивают (в г):

СОеОа (71 Д CO) 1,66;

NH4AISO4 ° 12НеО 36,28; пыль Zn 0,65 и модифицирующие добавки.

Полученную смесь обезвоживают при 300—

350 С и прокаливают при 1100 — 1200 С в течение двух часов.

Предмет изобретения

Способ получения кобальтовых пигментов путем смешения компонентов шихты — окислов кобальта, алюмоаммонийных квасцов и модифицирующих добавок, обезвоживания шихты при 300 — 350 С и прокаливания ее. отличающийся тем, что, с целью упрощения технологии, в шихту вводят порошкообразный цинк или алюминий.
