Патент ссср 197078
Иллюстрации
Реферат

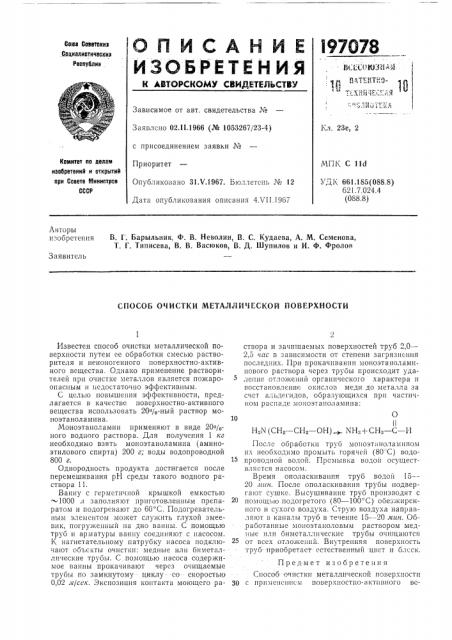

l97O78
Союз Соеетокиз
Социал иотичвокиз
Республик
Вт. 1.;(;1. ЮЗ г1 >1
) г пАтеГти9- 1() Зависимое от авт, свидетельства ¹
Заявлено 02.11.1966 (№ 1053267/23-4) с присоединением заявки №
Приоритет
Опубликовано 31 V.1967. Бюллетень № 12
Дата опубликования описания 4Х11.1967
Кл. 23е, 2
Комитет по делам изобретеиий и открытий при Совете Миииотров
СССР
МПК С 1И
УДК 661.185(088.8) б21.7.024.4 (088.8) Л I3T op bI изобретения
В. Г. Барыльник, Ф. В. Неволин, В. С, Кудаева, А. М. Семенова, T. I. Типисева, В. В. Васюков, В. Д. Шупилов и И. Ф. Фролов
Заявитель
СПОСОБ ОЧИСТКИ МЕТАЛЛИт1ЕСКОЙ ПОВЕРХНОСТИ
Известен способ очистки металлической поверхности путем ее обработки смесью растворителя и неионогенного поверхностно-активного вещества. Однако применение растворителей прп очистке металлов является пожароопасным и недостаточно эффективным.
С целью повышения эффективности, предлагается в качестве поверхностно-активного вещества использовать 20>/р-ный раствор моноэтаноламина.
Моноэтаноламин применяют в виде 20а/оного водного раствора. Для получения 1 кг необходимо взять моноэтаноламина (аминоэтилового спирта) 200 г; воды водопроводной
800 г.
Однородность продукта достигается после перемешивания рН среды такого водного раствора 11.
Ванну с герметичной крышкой емкостью
1000 л заполняют приготовленным препаратом и подогревают до 60 С. Подогревательным элементом может служить глухой змеевик, погруженный на дно ванны. С помощью труб и арматуры ванну соединяют с насосом.
К нагнетательному патрубку насоса подключают объекты очистки: медные или биметаллические трубы. С помощью насоса содержимое ванны прокачивают через очищаемые трубы по замкнутому циклу - со скоростью
0,02 л/сок. Зкспозиция контакта моющего раствора и зачишаемых поверхностей труб 2,0—
2,5 час в зависимости от степени загрязнения последних. При прокачиванпи моноэтаноламннового раствора через трубы происходит удаление отложений органического характера и восстановление окислов меди до металла за счет альдегидов, образующихся при частичном распаде моноэтаноламина:
О
И
1>ih (СНр — СНе — ОН) « ХНа+ СНа — С вЂ” 11
После обработки труб моноэтаноламином их необходимо промыть горячей (80"С) водо1 проводной водой. Промывка водой осуществляется насосом.
Время ополаскивания труб водой 15-20 пин, После ополаскивания трубы подвергают сушке. Высушивание труб производят с помощью подогретого (80 — 100 С) обез>киренного и сухого воздуха. Струю воздуха направляют в каналы труб в течение 15 — 20,пин..Обработанные моноэтаноловым раствором медные или биметаллические трубы очищаются от всех отложений. Внутренняя поверхность труб--приобретает естественный -цвет и блеск.
Предмет изобретени я
Способ очистки металлической поверхности
30 с применением поверхностно-активного всщества, отличающийся тем, что, с нель1о повышения эффективности, в качестве 1йверх197078
4 ностно-активного вещества используют 20%ный раствор моноэтаноламина.
Составитель Е, Йономарева
Редактор А. И. Пименова Техред Т. П. Курилко Корректоры: М. П. Ромашова и Г. Е. Опарина
Заказ 1944/8 Тираж 535 Подписное
Ц11ИЫПИ Комитета по делам изобретений н открытйй при Совете Мйнистров СССР
Москва, Центр, пр, Серова, д. 4
Типография, пр. Сапунова, 2
