Способ многоканальной записи и накопления сейсмических сигналов

Способ многоканальной записи и накопления сейсмических сигналов

Иллюстрации

Показать все

Реферат



Союз Соеетоких

Социалистических

Республик!

@ 1Х". ФЗИ Л i . х

1т; : - .:.-,"| ил — .1- а.úЯ г

Кл 42с, 42

Загпсимос от авт. свидетельства ЛЬ

Заявлс |о 29.V.1965 (М 1012419 26-25) с присоединением заяькп М

Приоритет

Опубликовано 31.V.1937. Бюллс,епь Ы 12

Дата опубликования описания 2Л 1П.1967

МГ1К 6 0ic

УДК 550.834(088.8) Кок;итет по лепт иеосротеиии и откритии при Совете й1ииистрое

СССР

Автор изобретения

М. Б. Palioilopx

Заявитель

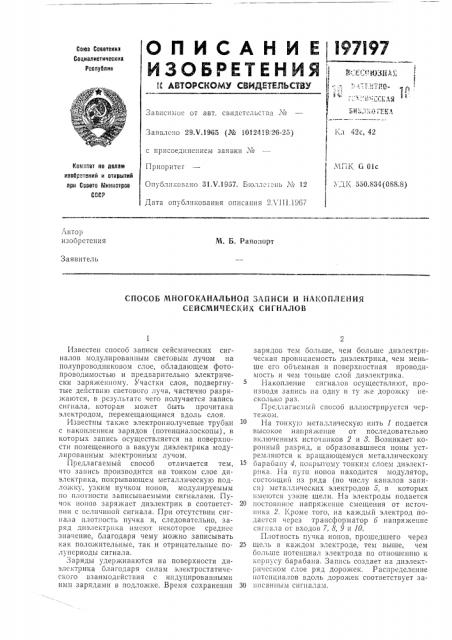

СПОСОБ МНОГОКАНАЛЬНОЙ ЗАПИСИ И НАКОПЛЕНИЯ

С Е И СМ И 1 Е С ес, И "4 С И Г H A Jl O B

Известен способ записи сейсмических сигналов модулированным световым лучом па полупроводниковом слое, ооладающем фотопроводимостью и предварительно электрически заряженному. Участки слоя, подвергнутые действ|по светового луча, частично разря>каются, в рсзультате чего получается запись сигнала, которая может быть прочитана электродом, перемещающимся вдоль слоя.

Известны также электроннолучевые трубки с накоплением зарядов (потенциалоскопы), в которых запись осуществляется на поверхности помещенного в вакуум диэлектрика модулированньв| электронным лучом.

Предлагаемый способ отличается тем, что з-пись производится на тонком слое диэлектрика, покрывающем металлическую подложку, узким пучком ионов, модулируемьп| по плотности записываемыми сигналами. Пучок попов заряжает диэлектрик в соответствии с ьсличиной сигнала. При отсутствии сигнала плотность пучка и, следовательно, заряд диэлектрика имеют некоторое среднее значение, благодаря чему можно записывать как положительные, так и отрицательные полупериоды сигнала.

Заряды удерживаются на поверхности диэлектрика благодаря силам электростатического взаимодействия с индуцированными ими зарядами в подло>кке. Время сохранения зарядов тем больше, чем больше диэлектричсская пронпцаеыость диэлектр||ка> чем меньше его обьемная и погерхностная проводимость и чем тоньше слой диэлектрика.

Накопление сигналов осуществляют, производя запись нг одну и ту же дорожку несколько раз.

Г1редлагаемый способ иллюстрируется чертежом.

На топку,о металлическую пить 1 подается высокое напряжение от последовательно включенных источ|шков 2 и >. Возникает коронный разряд, и образовавшиеся ионы устремляются к вращающемуся металлическому барабану 4, покрытому тонким слîcû диэлектрика. На пути ионов находится модулятор, состоящий;|з ряда (iio числу каналов записи) металлических электродов 5, в которых

| меются узкие щели. На электроды подается

20 постоянное напряжение смещения от источника 2. Кроме того, на каждый электрод подается через трансформатор 6 напряжение сигнала от входов 7, 8, 9 и 10.

Плотность пучка ионов, прошедшего через

25 щель в каждом электроде, тем выше, чем больше потенциал электрода по отношеншо к корпусу барабана. Запись создает на диэлектрическом слое ряд дорожек. Распределение потенциалов вдоль дорожек соответствует за30 писанным сигналам.

197197

Предмет изобретения У S Я

Составитель И. Р. Дадерко

Редактор И. О. Громов Текред A. А. Камышникова Корректоры: В. В. Крылова и T. Д. Чунаева

Заказ 2391,111 Тира>к 5з5 Подш.спое

Ц11И11П11 Комитсза по дела..! изобрстси iIJ и открытий при Совсте Ии истров СССР и "осква, Цс: i J), ll1). Серова, д. 4

Типография, ир. Сапунова, д. 2

Если синхронизировать источник сейсмических колебаний (взрыв, электрическии разряд и др.) с вращением барабана и производить запись несколько раз, то распределение потенциалов будет соответствовать сигналам от каждого акта возбуждения колебаний.

Таким образом осуществляется накопление сигналов.

Нелинейные иска>кения могут быть небольшими, если напряжение смещения электродов модулятора (напряжение источника 2) велико по сравнен1;ю с потенциалом, возниКаЮЩИМ ПРП ЗаППСИ «Ia PH Iel

При записи с наког.ле11ием напряжение смещения должно быть оольше чем потенциалы, возникающие па диэлектрическом слое D результате многократной записи.

Записанные таким образом сигналы могут быть считаны вдоль каждой дорожки электродами, находящимися па небольшом расстоянии от барабана (на чертеже не показаны) и после усиления записаны перописцем или гальвапометрами осциллографа. Запись можно так>ке сделать видимой при помощи электрографического проявителя. Частицы проявителя отталкиваются от участков с более высоким потенциалом и оседают на участках заряженных слабее. Так можно получить запись по способу переменной плотности.

Способ многоканальной записи и накопления сейсмических сигналов на слое диэлектрика, отличагощийся тем, что, с целью повышения разреша1ощей способности записи и повышения эффект;1вности регистрирующей аппаратуры, заГ!Ксь и накопление на слое диэлектрика, находящегося в обычных атмосферных услов II>;, осуществляют пучками

20 ионов, модулированными по плотности записыI,àå1Iûìè сигналами.
