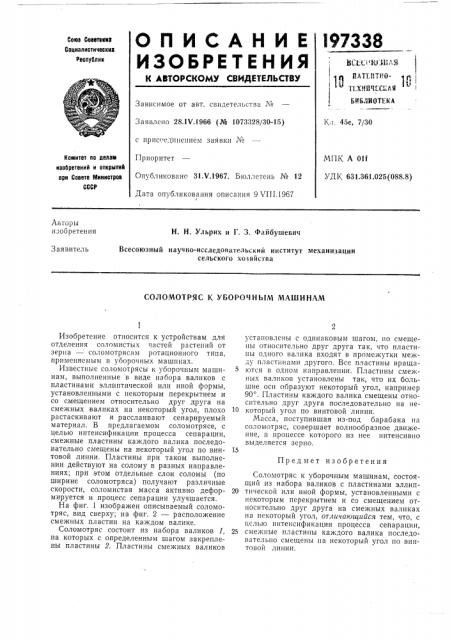

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советова

Социалистическиа

Республик

В С1;т. "И .И1 8

ПлТ, - р I

1s" I 1- т хничса;ля "

БИБ. 1ИОТЕКА

Зависимое от авт. свидетельства №

1(л. 45е, 7/30

Заявлено 28.1Ч.1966 (№ 1073328/30-15) с прис е rrttretrrteat заявки №

Приоритет

NIIK А 01f

УД1, 631.361.025(088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Оп1 оликовано 31.Ч.1967. Бюллетень № 12

Дата опубликования описания 9 Ч111.1967

Авторы изобретения

Н. Н. Ульрих и Г. ". Файбушевич

Всесоюзный научно-исследовательский институт механизации сельского хозяйства

Заявитель

COJIOMOTP3C К УБОРО "1НЫМ MAIHHAM

Предмет изобретения

Изобретение относится к устройствам для отделения соломистых частей растений от зерна — соломотрясам ротационного типа, применяемым в уборочных машинах.

Известные соломотрясы к уборочным машинам, выполненные в виде набора валиков с пластинами эллиптической или иной формы, установленными с некоторым перекрытием и со смещением относительно друг друга на смежных валиках на некоторый угол, плохо растаскивают и расслаивают сепарируемый материал. В предлагаемом соломотрясе, с целью интенсификации процесса сепарации, смежные пластины каждого валика последовательно смещены на некоторый угол по винтовой линии. Пластины при таком выполнении действуют на солому в разных направлениях; при этом отдельные слои соломы (по ширине соломотряса) получают различные скорости, соломистая масса активно деформируется и процесс сепарации улучшается.

На фиг. 1 изображен описываемый соломотряс, вид сверху; на фиг. 2 — расположение смежных пластин на каждом валике.

Соломотряс состоит из набора валиков 1, на которых с определенным шагом закреплены пластины 2. Пластины смежных валиков установлены с одинаковым шагом, rro смещены относительно друг друга так, что пластины одного валика входят в промежутки между пластинами другого. Все пластины вращаются в одном направлении. Пластины смежных валиков установлены так, что их большие оси образуют некоторый угол, например

90 . Пластины каждого валика смещены относительно друг друга последовательно на не10 который угол по винтовой линии.

Масса, поступившая из-под барабана на соломотряс, совершает волнообразное движение, в процессе которого из rtee интенсивно выделяется зерно.

Соломотряс к уборочным машинам, состоящий из набора валиков с пластинами эллип20 тической или иной формы, установленными с некоторым перекрытием и со смещением относительно друг друга на смежных валиках на некоторый угол, отличающийся тем, что, с целью интенсификации процесса сепарации, 25 смежные пластины каждого валика последовательно смещены на некоторый угол по винтовой линии.

19733S

Фиг./

Фиг.2
