Реферат



Класс ЗОЬ, 31 И)735

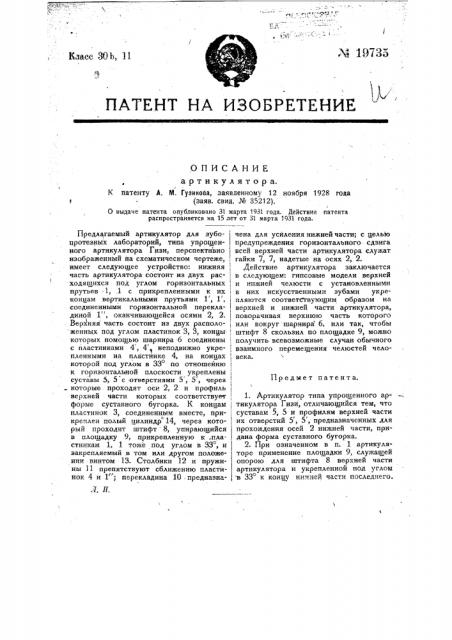

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ артикулятора.

К патенту А, М. Гузикова, заявленному 12 ноября 1928 года (заяв. свид. № 35212).

О выдаче патента опубликовано 31 марта 1931 года. Действие патента распространяется на 15 лет от 31 марта 1931 года.

Предмет па гент а.

Предлагаемый артикулятор для зубо- протезных лабораторий, типа упрощенного артикулятора Гизи, перспективно изображенный на схематическом чертеже, | имеет следующее устройство: нижняя часть артикулятора состоит из двух рас-, ходящихся под углом горизонтальных прутьев . 1, .1 с прикрепленными к их концам вертикальными прутьями 1, 1, соединенными горизонтальной перекладиной 1", оканчивающейся осями 2, 2.

Верхняя часть состоит из двух располо-, женных под углом пластинок 3, 3, концы, которых помощью шарнира 6 соединены . с пластинками 4, 4 неподвижно укре- I пленными на пластйнке 4, на концах которой под углом в 33 по отношению t к горизонтальной плоскости укреплены, суставы 5, 5 с -отверстиями 5, 5, через которые проходят оси 2, 2 и профиль верхней части которых соответствует форме суставного бугорка. К концам пластинок 3, соединенным вместе, при-, креплен полый цилиндр 14, через кото- рый проходит штифт 8, упирающийся в площадку 9, прикрепленную к пластинкам 1, 1 тоже под углом в 33", и закрепляемый в том или другом положе- нии винтом 13. Столбики 12 и пружиl ны 11 препятствуют сближению пласти- нок 4 и 1"; ïåðåêëàäèíà 10 предназна- . 1. П, чена для усиления нижней части; с целью предупреждения горизонтального сдвига всей верхней части артикулятора служат гайки 7, 7, надетые на осях 2, 2.

Действие артикулятора заключается в следующем: гипсовые модели верхней и нижней челюсти с установленными в них искусственными зубами укрепляются соответствующим образом на верхней и нижней части артикулятора, поворачивая верхнюю часть которого или вокруг шарнира" б, или так, чтобы штифт 8 скользил по площадке 9, можно получить всевозможные случаи обычного взаимного перемещения челюстей человека.

1, Артикулятор типа упрощенного ар- тикулятора Гизи, отличающийся тем, что суставам 5, 5 и профилям верхней части их отверстий 5, 5, предназначенных для прохождения осей 2 нижней части, придана форма суставного бугорка.

2. При означенном в п. 1 артикуляторе применение площадки 9, служап. ей опорою для штифта 8 верхней части артикулятора и укрепленной под углом в 33 к концу нижней части последнего.
