Реферат

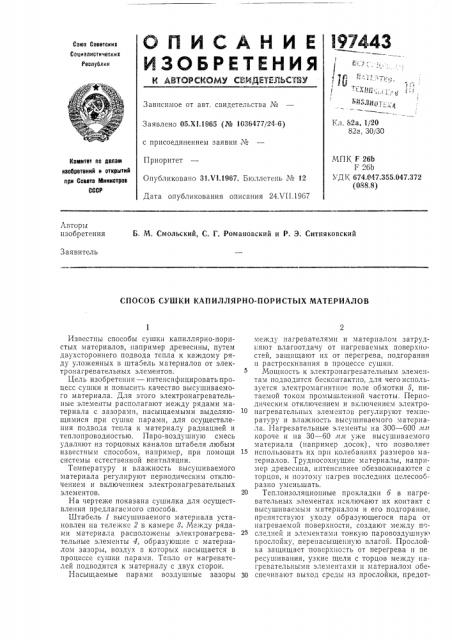

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Сс@излистичвскиз

Республик

"ю

: % ъ и(.;,. ! ь173Д110 q .

Кл. 82а, 1/20

82а, 30/30

Зависимое от авт. свидетельства ¹

Заявлено 05.Х1.1965 (№ 1036477/24-6) с присоединением заявки №

МПК F 26b

Г 2й

УД К 674.047.355.047.372 (088.8) Приоритет

Опубликовано 31.VI.1967. Бюллетень № 12

Дата опубликования описания 24Х11.1967

Комитет по делан изобретений н открытиЯ при Совете Министров

СССР

Авторы изобретения

Б. М. Смольский, С. Г. Романовский и Р. 3. Ситняковский

Заявитель

СПОСОБ СУШКИ КАПИЛЛЯРНО-ПОРИСТЫХ МАТЕРИАЛОВ

Известны способы сушки капиллярно-пористых материалов, например древесины, путем двухстороннего подвода тепла к каждому ряду уложенных в штабель материалов от электронагревательных элементов.

Цель изобретения — интенсифицировать процесс сушки и повысить качество высушиваемого материала. Для этого электронагревательные элементы располагают между рядами материала с зазорами, насыщаемыми выделяющимися при сушке парами, для осуществления подвода тепла к материалу радиацией и теплопроводностью. Паро-воздушную смесь удаляют из торцовых каналов штабеля любым известным способом, например, при помощи системы естественной вентиляции.

Температуру и влажность высуп,*иваемого материала регулируют периодическим отключением и включением электронагревательных элементов.

На чертеже показана сушилка для осуществления предлагаемого способа.

Штабель 1 высушиваемого материала установлен на тележке 2 в камере 8. Между рядами материала расположены электронагревательные элементы 4, образующие с материалом зазоры, воздух в которых насыщается в процессе сушки парами. Тепло от нагревателей подводится к материалу с двух сторон.

Насыщаемые парами воздушные зазоры между нагревателями и материалом затрудняют влагоотдачу от нагреваемых поверхностей, защищают их от перегрева, подгорания и растрескивания в процессе сушки.

Мощность к электронагревательным элементам подводится бесконтактпо, для чего используется электромагнитное поле обмотки 5, питаемой током промышленной частоты. Периодическим отключением и включением электронагревательных элементов регулируют температуру и влажность высушпваемого материала. Нагревательные элементы на 300 — 600 яи короче и на 30 — 60 лл уже высушиваемого материала (например досок), что позволяет

1 использовать их при колебаниях размеров материалов. Трудносохнущие материалы, например древесина, интенсивнее обезвоживаются с торцов, и поэтому нагрев последних целесообразно уменьшать, 20 Теплоизоляционные прокладки б в нагревательных элементах исключают их контакт с высушиваемым материалом и его подгорание. препятствуют уходу образующегося пара от нагреваемой поверхности, создают между по25 следней и элементами тонкую паровоздушнук> прослойку, перенасыщенную влагой. Прослойка защищает поверхно=ть от перегрева и пе ресушивания, узкие щели с торцов между нагревательными элементами и материалом обе3Q спечивают выход среды из прослойки, предотвращают возрастание в ней давления и тем самым «запирание» ьлагп наглухо в прослойке, кроме того, они регулируют массообмен в процессе сушки. Движение среды от более нагретых мест (в центре штабеля) к менее нагретым (торцам) также способствует сушке.

При песбходимостп прослойки можно "-.àïåреть наглухо. Теплопзоляционные прокладки равномср *o по длине передают на каждый ряд материала давление лежащей выше части штабеля, что предотвращает коробление.

При формировании штабеля на слой высушиваемого материала укладывается слой нагревательных элементов, затем снова слой материала и т. д. Принудительная вентиляция штабеля не нужна, поэтому не требуется и гсризонтальных шпаций.

Штабель можно формировать без прокладок, при этом значительно возрастает его плотность, то есть масса материала, приходящаяся на 1 лй объема и 1 ив производственной площади камеры.

Выбором соответствующей мощности источника энергии можно получить любую температуру нагревательных элементов в приемлем ы х для сушки пр едел ах.

Паро-воздушную смесь удаляют из торцо

Вых каналов штаоеля люоым известным способом, например, при помощи системы естествеш;ой вентиляции через трубопровод 7.

Предмет изобретения

1. Способ сушки капиллярно-пористых материалов, например древесины, путем двухстороннего подвода тепла к каждому ряду уложенных в штабель материалов от электронагревательных элементов, отлича ощийся тем, что, с целью интенсификации процесса сушки и повышения качества высушиваемого ма гериала, электронагревательные элементы располагают между рядами материала с зазорами, насьпцаемыми выделяющимися при сушке парами, для осуществления подвода тепла к материалу радиацией и теплопроводностью, и паро-воздушную смесь удаляют из торцовых каналов штабеля любым известным способо,я, например, при помощи системы естественной вентиляции.

2. Способ по п. 1, отличающийся тем, что температуру и влажность высушиваемого материала регу.чируют периодическим отключением и включением электронагревательных элементов.
