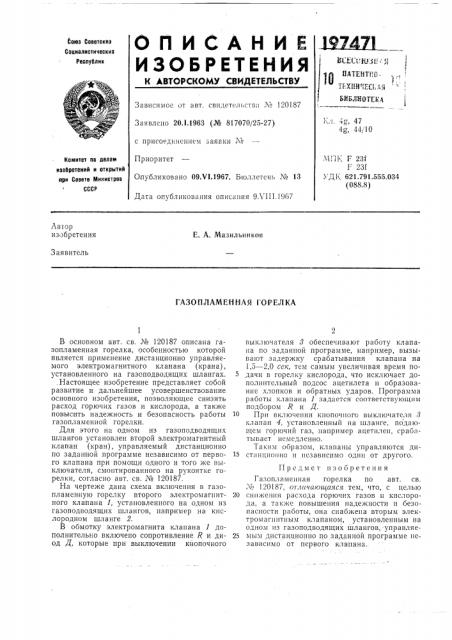

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик! Г т";1.т ;., „:
1 НАТЕРТ!;.0
1: .
-.супчик, rt л
И15-КИОТЕ 1."А
Зависимое 0Т авт. свидетельства № 120187
1;л. 4, 47
4g, 44, 10
Заявлено 20.1,1963 (№ 817070/25-27) с присоединением заявки ¹
Приоритет
Опубликовано 09.VI.1967. Бюллетень № 13
Дата opóáëèêoâàíèÿ описания 9Х111.1967,"1ПК Е 23f
Г 23f
УДK 621.791.555.034 (088,8) Комитет оо делам изооретеиий и открытий ори Совете Мииистров
СССР
Автор изобретения
Е. A. Мазильников
Заявитель
ГАЗО П ЛАМ Е Н НАЯ ГО РЕЛ КА
В основном авт. св. № 120187 описана газопламенная горелка, особенностью которой является применение дистанционно управляемого электромагнитного клапана (крана), установленного на газоподводящих шлангах. .Настоящее изобретение представляет собой развитие и дальнейшее усовершенствование основного изобретения, позволяющее снизить расход горючих газов и кислорода, а также повысить надежность и безопасность работы газопламенной горелки.
Для этого на одном из газоподводящих шлангов установлен второй электромагнитный клапан (кран), управляемый дистанционно по заданной программе независимо от первого клапана при помощи одного и того же выключателя, смонтированного на рукоятке горелки, согласно авт. св. № 120187.
На чертеже дана схема включения в газопламенную горелку второго электромагнитного клапана 1, установленного на одном из газоподводящих шлангов, например на кислородном шланге 2.
В обмотку электромагнита клапана 1 дополнительно включено сопротивление R и диод Д, которые при выключении кнопочного выключателя 8 обеспечивают работу клапана по заданной программе, например, вызывают задержку срабатывания клапана на
1,5 — 2,0 сек, тем самым увеличивая время подачи в горелку кислорода, что исключает дополнительный подсос ацетилета и образование хлопков и обратных ударов. Программа работы клапана 1 задается соответствующим подбором R и Д.
10 При включении кнопочного выключателя 8 клапан 4, установленный на шланге, подающем горючий газ, например ацетилен, срабатывает немедленно.
Таким образом, клапаны управляются ди15 станциоппо и независимо один от другого.
Предмет изобретения
Газопламенная горелка llo авт. св. № !20187, orëèчаюи1аяся тем, что, с целью
20 снижения расхода горючих газов и кислорода, а также повышения надежности и безопасности работы, она снабжена вторым электромагнитным клапаном, установленным на одном из газоподводящих шлангов,-управляе25 мым дистанционно по заданной программе независимо от первого клапана.
