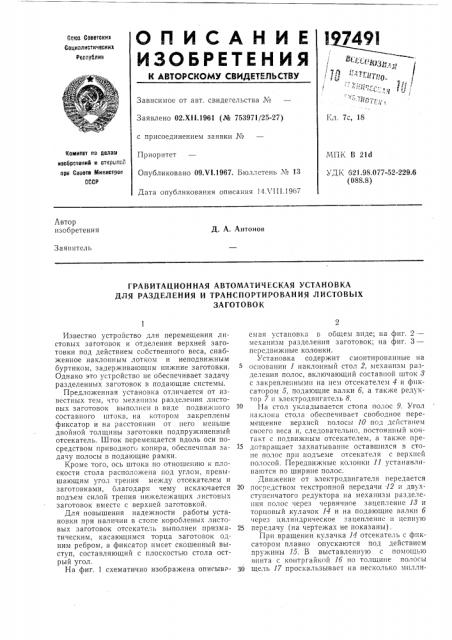

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидегельства №

Заявлено 02.XI I.1961 (№ 753971/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 09.VI.1967. Бюллетень № 13

Кл. 7с, 18

Комитат по делам изсбротеиий и открытЫ ори Сосете Мииистроо

СССР

1ч1ПК В 21d

УДК 621.98.077-52-229.6 (088.8) Дата опубликования описания 14Л III.1967

Лвтор изобретения

Д. А, Антонов

Заявитель

ГРАВИТАЦИОННАЯ АВТОМАТИЧЕСКАЯ УСТАНОВКА

ДЛЯ РАЗДЕЛЕНИЯ И ТРАНСПОРТИРОВАНИЯ ЛИСТОВЫХ

ЗАГОТОВОК

Известно устройство для перемещения листовых заготовок и отделения верхней заготовки под действием собственного веса, снабженное наклонным лотком и неподвижным буртиком, задерживающим нижние заготовки.

Однако это устройство не обеспечивает задачу разделенных заготовок в подающие системы.

Предложенная установка отличается от известных тем, что механизм разделения листовых заготовок выполнен в виде подвижного составного штока, на котором закреплены фиксатор и на расстоянии от пего меньше двойной толщины заготовки подпружиненный отсекатель. Шток перемещается вдоль оси посредством приводного копира, обеспечивая задачу полосы в подающие рамки.

Кроме того, ось штока по отношению к плоскости стола расположена под углом, превышающим угол трения между отсекателем и заготовками, олагодаря чему исключается подъем силой трения нижележащих листовых заготовок вместе с верхней заготовкой.

Для повышения надежности работы установки при наличии в стопе корооленых листовых заготовок отсекатель выполнен призматическим, касающимся торца заготовок одним ребром, а фиксатор имеет скошенный выступ, составляющий с плоскостью стола острый угол.

На фиг. 1 схематично изображена описывсмая установка в общем виде; на фпг. 2— механизм разделения заготовок; на фиг, 3— передвижные колонки.

Установка содержит смонтированные на основании 1 наклонный стол 2, механизм разделения полос, включающий составной шток 3 с закрепленными на нем отсекателем 4 и фиксатором 5, подающие валки б, а также редуктор 7 и электродвигатель 8.

10 На стол укладывается стопа полос 9. Угол наклона стола обеспечивает свободное перемещение верхнсй полосы 10 под дсйствием своего веса и, следовательно, постоянный конта кт с подвижным Отсе!<ателем, а также пре15 дотвращает захватыванпе оставшихся в стопе полос прп подъеме отсекателя с верхней полосой. Передвижные колонки 11 устанавливаются по ширине полос.

Движение от электродвигателя передается

20 посредством текстропной передачи .12 и двухступенчатого редуктора на механизм разделения полос через червячное зацепление 18 и торцовый кулачок 14 и на подающие валки б через цилиндрическое зацепление и цепную

25 передачу (на чертежах не показаны).

При вращении кулачка 14 отсекатель с фиксатором плавно опускаются под действием пружины 15. В выставленную с помощью винта с контргайкой 1б по толщине полосы

30 щель 17 проскальзывает на несколько милли197491 метров верхняя полоса. Фиксатор, набегая выступом 18 на край стопы, останавливается.

Благодаря скосу выступа фиксатора в щель проскальзывают гнутые полосы. К тому же полосы контактируют только с гранью отсекателя, треугольного в поперечном сечении, поэтому захватываются также полосы, изогнутые в торце.

При набегании кулачка 14 на ролик 19 механизма разделения верхняя полоса отделяется от стопы. Опускаясь, отсекатель наталкивается на край стола 20, и задерживается.

Пружина 21, деформируясь, поджимает отсекатель к фиксатору с усилием, превосходящим силу трения между отсекателем и полосами; щель 17 увеличивается н полоса 10, потеряв опору, продолжает свободное скольжение до подающих валков.

Предмет изобретения

1. Гравитационная автоматическая установка для разделения н транспортирования листовых заготовок, снабженная наклонным столом и механизмом разделения заготовок, отличающаяся тем, что, с целью задачи заготовок в подающее устройство, механизм разделения выполнен в виде получающего осевое перемещение посредством приводного копира составного штока, на котором закреплены фиксатор и смонтированный с ним на расстоянии меньше двойной толщины заготовки подпружиненный отсекатель.

2. Установка по п. 1, отличающаяся тем, что, с целью исключения подъема нижележащих заготовок, ось штока расположена по отношению к плоскости стола под углом, превышающим угол трения между отсекателем и заготовками.

3. Установка по п. 1, отличающаяся тем, что, с целью разделения коробленых заготовок, отсекатель выполнен призматическим, ка2О сающимся торца заготовок одним ребром, а выступ фиксатора имеет скос, составляющий с плоскостью стола острый угол.

19749) юг.8
