Малогабаритный горизонтальный цилиндрический паровой котел

Малогабаритный горизонтальный цилиндрический паровой котел

Иллюстрации

Показать все

Реферат

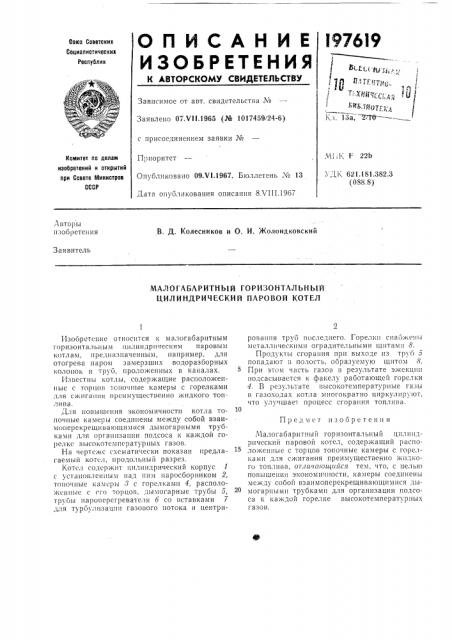

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l976l9

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07,V11.1965 (№ 1017459/24-6) с присоединением заявки №

М1;1; = 22Ь

Приоритет

Опубликовано 09.V1.1967. Бюллетень ¹ 13

Дата опубликования описания 8Х111.1967

Комитет по делам иаобретений и открытий при Совете Министров

СССР, ДК 621.181.382.3 (088.8) Авторы изобретения

В. Д. Колесников и О. И. Жолондковский

Заявитель

1 т тАЛОГАБАРИТНЬ1Й ГОРИЗОНТАЛЬНЫЙ

ЦИЛИНДРИЧЕСКИЙ ПАРОВОЙ КОТЕЛ роваппя труб последнего. Горелки снабжены металлическими оградительными щитами 8.

Продукты сгорания при выходе из труб б попадают в полость, образуемую щитом 8.

При этом часть газов в результате эжскцпп подсасывается к факелу работающей горелки

4. В результате высокотемпературные газы в газоходах котла многократно циркулируют, что улучшает процесс сгорания топлива.

Малогабаритный горизонтальный цилиндрический паровой котел, содержащий располо>кенные с торцов топочные камеры с горелках!!! Для сжигания преимущественно жидкого тонг!ива, отличи!ощийся тем, что, с целью повышения экономичности, камеры соединены между собой взаимоперекрещивающимися дымогарпымп трубкамп для организации подсоса к каждой горелке высокотемпературных газов.

Изобретение относится к малогабаритным горпзонтал!.ным цилиндри !еским паровым котлам, предназначенным, например, для отогрева паром замерзших водоразборных колонок и труб, проложенных в каналах.

Известны котлы, содержащие расположенные с торцов топо.!н!!е камеры с горелками для с>кигапп!! преимущественно жидкого топлива.

Для повышения экономичности котла топочные камеры соединены между собой взаимоперекрещивающимися дымогарными трубками для организации подсоса к каждой горелке высокотемпературных газов.

На чертежс схематически показан предлагаемый котел, продольный разрез.

Котел со;!ержит цилиндрический корпус 1 с установлеш!ым над ним паросборником 2, топочные камеры 8 с горелками 4, расположенные с его торцов, дымогарные трубы 5, труоы пароперегревателя б со вставками 7 для турбулпзацнп газового потока и центриПредо!ет изобре тени я

197619

Составитель Ю. Князев

Редактор П. А. Вербова Текрсд >р. Я. Бриккер Корректоры: Г. Е. Опарина и Л. В. Наделиева
