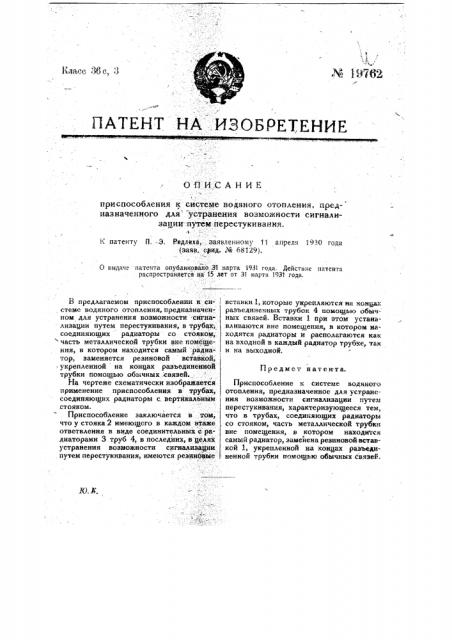

ПАТЕНТ НА .ИЗОБРЕТЕНИЕ

ОПИСАНИЕ

1 приспособления к системе водяного отопления, пред- назначенного для устранения возможности сигнализации- путем- перестукивания.

К патенту П.. 3. Редлмха, заявленному 11 апреля 1930 года

-(эаяв. свид. М б8129).

0 выдаче патента опубликовано..31 марта 1931 года. Действне патента распространяется на 15 лет от 31 нарта 1931 года.

Предмет патента. ь

В предлагаемом приспособлении к си- i стеме водяного отопления, предназначенном для устранения возможности сигнализации путем перестукивания, в трубах соединяющих радиаторы со стояком, часть металлической трубки вне помещения, в котором находится самый радиа- I тор, заменяется резиновой вставкой, . укрепленной на концах разъединенной трубки помощью обычных . .связей.

На чертеже схематически изображается применение приспособления в трубах, соединяющих радиаторы с вертикальным j стояком.

Приспособление заключается в том, что у стояка 2 имеющего в каждом зтаже . ответвления в виде соединительных с радиаторами 3 труб 4, в последних, в целях устранения возможности сигнализации путем перестукнвания, имеются резиновые вставки 1, которые укрепляются на концах разъединенных трубок 4 помощью обыч- ных связей. Вставки 1 при атом устанавливаются вне помещения, в котором находятся радиаторы и располагаются как на входной в каждый радиатор трубке, так и на выходной.

Приспособление к системе водяного отопления, предназначенное для устранения возможности сигнализации путем перестукивания, характеризующееся тем, что в трубах, соединяющих радиаторы со стояком, часть металлической трубки вне помещения, в котором находится самый радиатор, эамейена резиновой-вставкой 1, укрепленной на концах разъединенной трубки помощью обычных связей.
