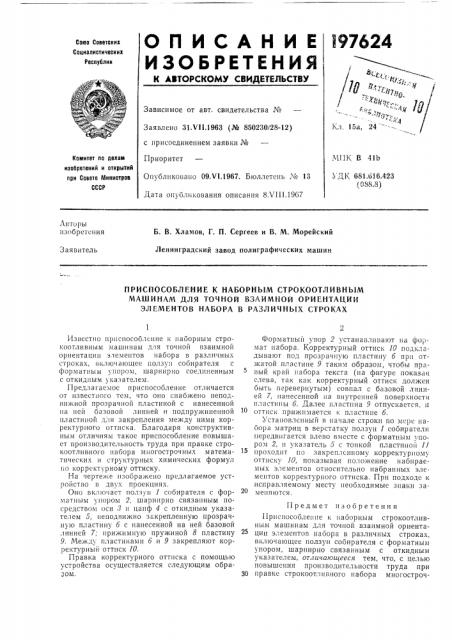

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ь -1т 1;1 1 > "

1 ц,, " :v

: 1-117>1

«Й1т. у,-,, : 4уу 1Д .;ff, a

C с l 1

Кл. 15а, 24

Зависимое от авт. свидетельства №

Заявлено 31.VI1.1963 (№ 850230/28-12) с присоединением заявки №

Приоритет

Опубликовано 09,VI.1967. Бюллетень ¹ 13

Дата опубликования описания 8Х111.1967

М11К В 41Ь

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.616.423 088.8) Авторы изобретения

Б. В. Хламов, Г. П, Сергеев и В. М. Морейский

Ленинградский завод полиграфических машин

Заявитель

ПРИСПОСОБЛЕНИЕ К НАБОРНЫМ СТРОКООТЛИВНЫМ

МАШИНАМ ДЛЯ ТОЧНОЙ ВЗАИМНОЙ ОРИЕНТАЦИИ

ЭЛЕМЕНТОВ НАБОРА В РАЗЛИЧНЫХ СТРОКАХ

Известно приспособление к наборным строкоотливным машинам для точной взаимной ориентации элементов набора в различных строках, включающее ползун собирателя с ф о р м а т11 ы м у н о р о м, 111 2 p H H p H o соединенным с откидным указателем.

Предла гас»ос приспособление отличается от извест11ого тем, что оно снабжено неподвижной прозрачной пластиной с нанесенной на ней базовой линней и подпружиненной пластиной для закрепления между ними корректурного оттиска. Благодаря конструктивным отличиям такое приспособление повышает производительность труда при правке строкоотливного набора многострочных математических и структурных химических формул

«о корректурному оттиску.

На чертеже изображено предлагаемое устройство ь двух проекциях.

Оно включает ползун 1 собирателя с форматным упором 2, шарнирно связанным посредством оси 3 и цапф 4 с откидным указателем 5, неподвижно закрепленную прозрачную пластину б с нанесенной на ней базовой линией 7; прижимную пружиной 8 пластину

9. Между пластинами б и 9 закрепляют корректурный оттиск 10.

Правка корректурного оттиска с помощью устройства осуществляется следующим обра„ îì.

Форматный упор 2 устанавливают Ilа формат набора. Корректурный оттиск 10 подкладывают под прозрачную пластину 6 при от>катой пластине 9 таким образом, чтобы правый край набора текста (на фигуре показ1н слева, так как корректурный оттиск должен быть перевернутым) совпал с базовой линией /, нанесенной на внутренней поверхности пластины б. Далее пластина 9 отпускается, и

oTTIIcI(прижимается к пластине б.

Установленный в начале строки по мере набора матриц в верстатку ползун 1 собирателя передвигается влево вместе с форматным упором 2, и указатель " с тонкой пластиной 11 проходит по закреплснному корректурному оттиску 10, показывая положение набираемых элементов относительно набранных элементов корректурного оттиска. При подходе к исправляемому месту необходимые знаки заменяются.

Предмет изобретения

I lpIIcIlocooëåIIèå к наборным строкоотливным машинам для точной взаимной ориентации элементов набора в различных строках, включающее ползун собирателя с форматным упором, шарнирно связанным с откидным указателем, отличающееся тем, что, с целью повышения производительности труда при

30 правке строкоотлнвного набора многостроч197624

Составитель H. Глахова

Текред Л. Я. Бриккер

Корректоры: Г. Е. Опарина и Л. В. Надел лев л

Редактор В. Ф. Чулкова

Заказ 2508>5 Тираж 535 Подписное

Ц11ИИПИ 1(о.литета по делам изооретепиа ii открьгтнй при Советс Министров СССР

Москва, Центр, пр Серова, д, 4

Типографии, пр. Сапунова, д. 2 ных математических и структурных химических формул по корректурному оттиску, оно снабжено неподвижной прозрачной пластиной с нанесенной на ней базовой линией и подпружиненной пластиной для закрепления между ними корректурного оттиска.
