В7687

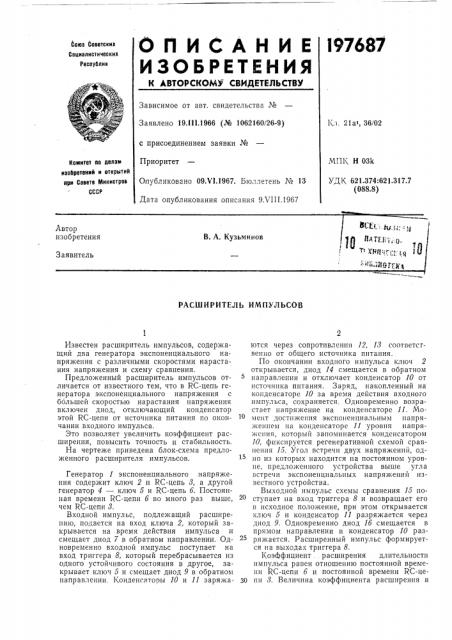

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21ат, 36/02

Заявлено 19.ill.1966 (¹ 1062160/26-9) с присоединением заявки №

Приоритет

Опубликовано 09Х1.1967. Бюллетень ¹ 13

Дата опубликования описания 9Х111.1967

МПК H 03k

УДК 621.374:621.317.7 (088.8) Комитет по делам иаооретеиий и открытий при Совете Мииистрое

СССР

Автор изобретения

В. А. Кузьминов

Заявитель

РАСШИРИТЕЛЬ ИМПУЛЬСОВ

Известен расширитель импульсов, содержащий два генератора экспоненциального напряжения с различными скоростями нарастания напряжения и схему сравнения.

Предложенный расширитель импульсов отличается от известного тем, что в RC-цепь генератора экспоненциального напряжения с ббльшей скоростью нарастания напряжения включен диод, отключающий конденсатор этой RC-цепи от источника питания по окончании входного импульса.

Это позволяет увеличить коэффициент расширения, повысить точность и стабильность.

На чертеже приведена блок-схема предложенного расширителя импульсов.

Генератор 1 экспоненциального напряжения содержит ключ 2 и RC-цепь 8, а другой генератор 4 — ключ 5 и RC-цепь б. Постоянная времени RC-цепи б во много раз выше, чем RC-цепи 8.

Входной импульс, подлежащий расширению, подается на вход ключа 2, который закрывается на время действия импульса и смещает диод 7 в обратном направлении, Одновременно входной импульс поступает на вход триггера 8, который перебрасывается из одного устойчивого состояния в другое, закрывает ключ 5 и смещает диод 9 в обратном направлении. Конденсаторы 10 и 11 заряжаются через сопротивления 12, 18 соответственно от общего источника питания.

По окончании входного импульса ключ 2 открывается, диод 14 смещается в обратном направлении и отключает конденсатор 10 от источника питания. Заряд, накопленный на конденсаторе 10 за время действия входного импульса, сохраняется, Одновременно возрастает напри>кение на конденсаторе 11. Момент достижения экспоненциальным напряженнем на конденсаторе 11 уровня напряжения, который запоминается конденсатором

10, фиксируется регенеративной схемой сравнения 15. Угол встречи двух напряжений, одно из которых находится на постоянном уровне, предложенного устройства выше угла встречи экспоненциальных напряжений известного устройства.

Выходной импульс схемы сравнения 15 поступает на вход триггера 8 и возвращает его в исходное положение, при этом открывается ключ 5 и конденсатор 11 разряжается через диод 9. Одновременно диод 1б смещается в прямом направлении и конденсатор 10 разряжается. Расширенный импульс формируется на выходах триггера 8.

Коэффициент . расширения длительности импульса равен отношению постоянной времени RC-цепи б и постоянной времени RC-це30 пи 8. Величина коэффициента расширения в

197687

Составитель И. Полонская

Текред Л. Я. Бриккер Корректоры: В. В. Крылова и Н. В. Черетаева

Редактор И. С, Грузова

Заказ 2502(4 Тира, 015 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 известном устройстве ограничена степенью нестабильности параметров RC-цепей генераторов экспоненциального напряжения. Предложенное устройство имеет повышенную стабильность и благодаря этому высокий коэффициент расширения.

Предмет изобретения

Расширитель импульсов, содержащий два генератора экспоненциального напряжения с различными скоростями нарастания напряжения и схему сравнения, отличающийся тем, что, с целью увеличения коэффициента расширения, повышения точности и стабильности, в RC-цепи генератора экспоненциального напряжения с ббльшей скоростью нарастания напряжения включен диод, отключающий конденсатор упомянутой RC-цепи от источника питания по окончании входного импульса.
