Сферическая диафрагма для аппаратов лучевой терапии

Сферическая диафрагма для аппаратов лучевой терапии

Иллюстрации

Показать все

Реферат

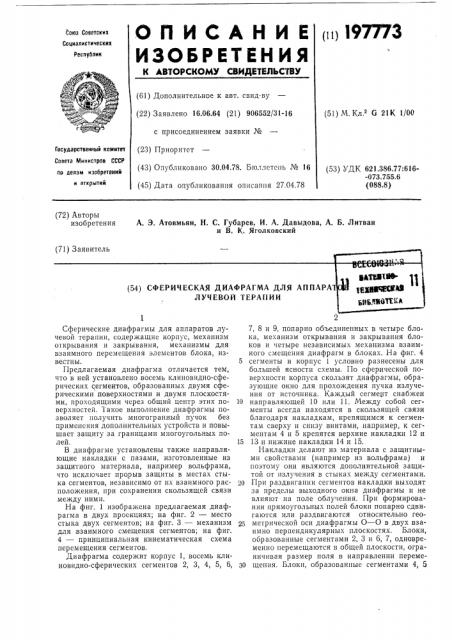

О П И С А Н И Е нц 197773

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.06.64 (21) 906552/31-16 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.04.78. Бюллетень № 16 (45) Дата опубликования описания 27.04.78 (51) М. Кл.е G 21К 1/00

Государственный комитет

Совета Министров СССР ло делам изобретений н открытий (53) УДК 621.386.77:616-073.755.6 (088.8) (72) Авторы изобретения А. Э. Атовмьян, Н. С. Губарев, И. А. Давыдова, А. Б. Литван и В. К. Я гол ковский

Сферические диафрагмы для аппаратов лучевой терапии, содержащие корпус, механизм открывания и закрывания, механизмы для взаимного перемещения элементов блока, известны.

Предлагаемая диафрагма отличается тем, что в ней установлено восемь клиновидно-сферических сегментов, образованных двумя сферическими поверхностями и двумя плоскостями, проходящими через общий центр этих поверхностей. 1акое выполнение диафрагмы позволяет получить многогранный пучок без применения дополнительных устройств и повышает защиту за границами многоугольных IIQлей.

В диафрагме установлены также направляющие накладки с пазами, изготовленные из защитного материала, например вольфрама, что исключает прорыв защиты в местах стыка сегментов, независимо от их взаимного расположения, при сохранении скользящей связи между ними.

На фиг. 1 изображена предлагаемая диафрагма в двух проекциях; на фиг. 2 — место стыка двух сегментов; на фиг. 3 — механизм для взаимного смещения сегментов; на фиг.

4 — принципиальная кинематическая схема перемещения сегментов, Диафрагма содержит корпус 1, восемь клиновидно-сферических сегментов 2, 3, 4, 5, б, 2

7, 8 и 9, попарно объединенных в четыре блока, механизм открывания и закрывания блоков и четыре независимых механизма взаимного смещения диафрагм в блоках. На фиг. 4

5 сегменты и корпус условно разнесены для большей ясности схемы. По сферической поверхности корпуса скользят диафрагмы, образующие окно для прохождения пучка излучения от источника. Каждый сегмент снабжен

10 направляющей 10 или 11. Между собой сегменты всегда находятся в скользящей связи благодаря накладкам, крепящимся к сегментам сверху и снизу винтами, например, к сегментам 4 и 5 крепятся верхние накладки 12 и

15 13 и нижние накладки 14 и 15.

Накладки делают из материала с защитными свойствами (например из вольфрама) и поэтому они являются дополнительной защитой от излучения в стыках между сегментами.

20 При раздвигании сегментов накладки выходят за пределы выходного окна диафрагмы и не влияют на поле облучения. При формировании прямоугольных полей блоки попарно сдвигаются или раздвигаются относительно гео25 метрической оси диафрагмы Π— О в двух взаимно перпендикулярных плоскостях. Блоки, образованные сегментами 2, 3 и 6, 7, одновременно перемещаются в общей плоскости, ограничивая размер поля в направлении переме30 щения. Блоки, образованные сегментами 4, 5

f97773

3 и 8, 9, перемещаются в перпендикулярной плоскости, ограничивая второй размер поля.

Сдвигаются и раздвигаются блоки пальцами

16 — 19, перемещающимися в,направляющих пазах 20 — 23 корпуса диафрагмы. Оси паль- 5 цев всегда перпендикулярны сферической поверхности корпуса. Пальцы 16, 18 и 17, 19 входят соответственно в пазы напр авляющих блоков сегментов 2, 6 и 4, 8. Пальцы 16 и 18 перемещаются в корпусе при повороте повод- 10 ка 24 относительно оси Π— О от рукоятки 25 через передачу 26. Пальцы 17 и 19 перемещаются при повороте поводка 27 от рукоятки

28 через передачу 29. При сдвигании-раздвигании блоков сегментов 2 — 3 и 6 — 7, ведомых 15 пальцами 16 и 18, блоки сегментов 4 — 5 и

8 — 9, находящиеся с ними в скользящей связи, скользят по направляющей поверхности корпуса в том гке направлении, что блоки сегментов 2 — 3 и 6 — 7. Но так как направляющие 20 пазы сегментов 4 и 8 параллельны направлению движения .и пальцы 17, 19 неподвижны, расстояние блоков сегментов 4 — 5 и 8 — 9 от геометрической оси Π— О диафрагмы при этом не изменяется. Блоки сегментов 4 — 5 и 8 — 9 25 перемещаются в перпендикулярной плоскости также ппн неизменном расстоянии блоков-.сегментов.Я вЂ” 3 и 6 — 7 от геометрической оси диафрагмй Π— . О. Форма окна диафрагмы изменяется -допвлнительным смещением сегментов Зр

3, 5, 7, 9, не связанных с пальцами 16 — 19.

Механизм для срезания углов поля путем смещения, например, блока сегментов 4 — 5 содержит зубчатый сектор 30, жестко закрепленный на направляющей сегмента 5, трибку 31 в з подшипниках кронштейна 32, крепящегося в

- направляющей сегмента 4, и необратимую

4 зубчатую пару 33, связывающую ось трибки с осью телескопического карданного валика 34.

При повороте ручки 35, неподвижно установленной в подшипниках корпуса диафрагмы, в определенном направлении трибка 31 взаимодействует с сектором 30, благодаря чему сегмент 5 смещается к оси Π— О, толкая сегмент

4 в перпендикулярном направлении, в результате чего последний скользит по плоскости сегмента 3. При этом палец 17, входящий в паз направляющей сегмента 4, остается неподвижным. Механизмы сдвигания блока сегментов 2 — 3, 6 — 7 и 8 — 9 аналогичны описанному.

Формула изобретения

1. Сферическая диафрагма для аппаратов лучевой терапии, содержащая корпус, механизм открывания и закрывания, механизмы для взаимного перемещения элементов блока, отличающаяся тем, что, с целью получения многогранной формы пучка без применения дополнительных устройств и повышения защиты за границами многоугольных полей, в ней установлено восемь клиновидно-сферических сегментов, образованных двумя сферическими поверхностями и двумя плоскостями, проходящими через общий центр этих сферических поверхностей.

2. Диафрагма по п. 1, о тл и ч а ю щ а я с я тем, что, с целью исключения прорыва защиты в местах стыка сегментов, независимо от их взаимного расположения, при сохранении скользящей связи между ними, в ней установлены направляющие накладки с пазами, которые изготовлены из защитного материала, например вольфрама.
