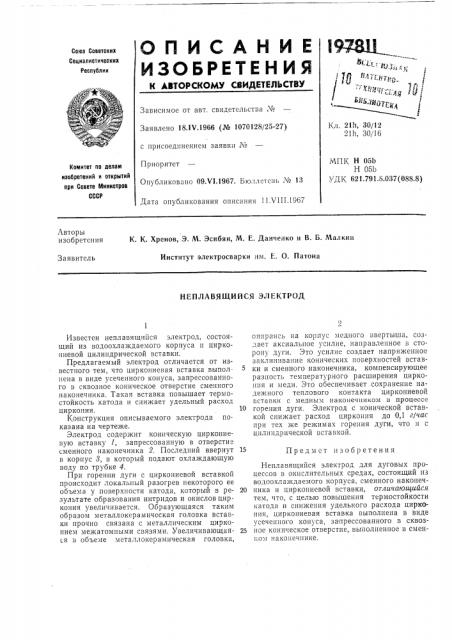

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Кл. 21h, 30/12

21h, 30/16

Заявлено 18.1V.1966 (М 1070128/25-27) с присоединением заявки ¹

iVlHK Н 05Ь

Н 05Ь

УД К 621.791.8.037 (088.8) Приоритет

Опубликовано 09.У1.1967. Бюллетень ¹ 13

Дата опубликования описания II.VIII.1967

Комитет по делам иэобретений и открытий при Совете Министров

СССР

Авторы изобретсния

К. К. Хренов, Э. М. Эсибян, М. Е. Данченко и В. Б. Малкин

Институт электросварки им. Е. О. Патона

Заявитель

НЕПЛАВЯЩИЙСЯ ЭЛЕКТРОД

Предмет изобретения

Известен пепл авящийся электрод, состоящий из водоохлаждаемого корпуса и циркониевой цилиндрической вставки.

Предлагаемый электрод отличается от известного тем, что циркониевая вставка выпол пена в виде усеченного конуса, запрессованного в сквозное коническое отверстие сменного наконечника. Такая вставка повышает термостойкость катода и снижает удельный расход циркония.

Конструкция описываемого электрода показ а н а н а чертеже.

Электрод содержит коническую циркониевую вставку 1, запрессованную в отверстие сменного наконечника 2. Последний ввернут в корпус 8, в который подают охлаждающую воду по трубке 4.

При горении дуги с циркониевой вставкой происходит локальный разогрев некоторого ее объема у поверхности катода, который в результате ооразования нитридов и окислов циркония увеличивается. Образующаяся таким образом металлокерамическая головка вставки прочно связана с металлическим цирконием межатомными связями. Увеличивающаяся в объеме металлокерамическая головка, опираясь на корпус медного ввертыша, создает аксиальпое усилие, направленное в сторону дуги. Это усилие создает напряженное заклинивапие конических поверхностей ВсТВВки и сменного наконечника, компенсирующее разность температурного расширения циркония и меди. Это ооеспечивает сохранение надежного теплового контакта циркониевой вставки с медным наконечником в процессе

10 горения дуги. Электрод с конической вставкой снижает расход циркония до 0,1 г/час при тех же режимах горения дуги, что и с цилиндрической вставкой.

Неплавящийся электрод для дуговых процессов в окислительных средах, состоящий из водоохлаждаемого корпуса, сменного наконеч20 ника и цнркониевой вставки, отличающийся тем, что, с целью повышения термостойкости катода и снижения удельного расхода циркония, циркониевая вставка выполнена в виде усеченного конуса, запрессованного в сквоз25 ное коническое отверстие, выполненное в сменном наконечнике.

197811
