Реферат



197е23

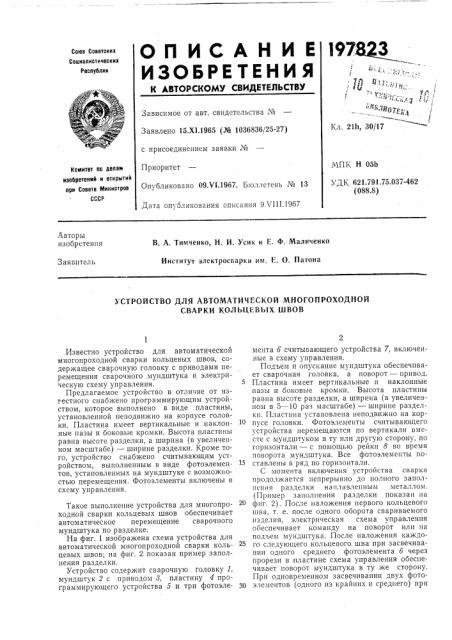

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветскин

Социалистические

Республик

М1. 1; .1 д г;;-,, ф

1г

j Е„,т

1(ч. 21h, 3Di17

Зависимое от авт. свидетельства №

Заявлено 15.Х1.1965 (№ 1036836/25-27) с присоединением заявки №

Приоритет

Опубликовано 09.И.1967. Бюллетень № 13

МПК Н 05b

Катлитет по делатн изооретеиий и открытий при Совете Мииистров

СССР

УДК 621,791.75.037-462 (088.8) Дата опубликования описания 9Х111.1967

Авторы изобретения

В. А. Тимченко, Н. И. Усик и Е. Ф. Маличенко

Институт электросварки им. Е. О. Патона

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ МНОГОПРОХОДНОЙ

СВАРКИ КОЛЬЦЕВЫХ ШВОВ

Известно устройство для автоматической многопроходной сварки кольцевых швов, содержащее сварочную головку с приводами перемещения сварочного мундштука и электритескую схему управления.

Предлагаемое устройство в отличие от нзв стного снабжено программирующим устройством, которое выполнено в виде пластины, установленной неподвижно на корпусе головки. Пластина имеет вертикальные и наклонные пазы и боковые кромки. Высота пластины равна высоте разделки, а ширина (в увеличенном масштабе) — ширине разделки. Кроме того, устройство снабжено считывающим устройством, выполненным в виде фотоэлементов, установленных на мундштуке с возможностью перемещения. Фотоэлементы включены в схему управления, Такое выполнение устройства для многопроходной сварки кольцевых швов обеспечивает автоматическое перемещение сварочного мундштука по разделке.

На фиг. 1 изображена схема устройства для автоматической многопроходной сварки кольцевых швов; на фиг. 2 показан пример заполнения разделки.

Устройство содержит сварочную головку 1, мундштук 2 с приводом 8, пластину 4 программирующего устройства 5 и три фотоэлемента 6 считывающего устройства 7, включенные в схему управления.

Подъем и опускание мундштука обеспечивает сварочная головка, а поворот — привод.

Пластина имеет вертикальные н наклонные пазы и боковые кромки. Высота пластины равна высоте разделки, а ширина (в увеличенном в 5 — 10 раз масштабе) — ширине разделки. Пластина установлена неподвижно на корпусе головки. Фотоэлементы считывающего устройства перемещаются по вертикали вместе с мундштуком в ту или другую сторону, по горизонтали — с помощью рейки 8 во время поворота мундштука. Все фотоэлементы по15 ставлены в ряд по горизонтали.

С момента включения устройства сварка продолжается непрерывно до полного заполнения разделки наплавленным металлом. (Пример заполнения разделки показан на фиг. 2). После наложения первого кольцевого шва, т. е. после одного оборота свариваемого изделия, электрическая схема управления обеспечивает команду на поворот или на подъем мундштука. После наложения каждого следующего кольцевого шва при засвечивании одного среднего фотоэлемента 6 через прорези в пластине схема управления обеспечивает поворот мундштука в ту же сторону.

При одновременном засвечиванип двух фото30 элементов (одного из крайних и среднего) при

197823

Предмет изобретения

Составитель В. Пеизев

Редактор T. В. Данилова Техред Л. Я. Бриккер Корректоры: Е. Ф. Полионова и Г. И. Плешакова

".аказ 2510 16 Тира;и 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 выходе последнего за боковые кромки пластины, схема управления обеспечивает подъем мундштука, наложение кольцевого шва и последующий поворот мундштука в противоположную сторону.

Далее следует повторение перемещений мундштука в зависимости от прорезей и кромок пластины программирующего устройства 5.

Таким образом, электрическая схема управления, программирующее устройство б (пластина 4) и считывающее устройство 7 (фотоэлементы б) обеспечивают автоматическое управление перемещением (поворот, подъем, реверсия поворота) сварочного мундштука 2 по разделке при многопроходной сварке кольцевых швов.

Устройство для автоматической многопроходной сварки кольцевых швов, содержащее сварочную головку с приводами перемещения сварочного мундштука и электрическую схему управления, отличающееся тем, что, с целью автоматического перемещения сварочного мундштука по разделке, оно снабжено программирующим устройством, выполненным в виде пластины, установленной неподвижно на корпусе головки и имеющей вертикальные и наклонные пазы и боковые кромки, причем высота пластины равна высоте разделки, а ширина (в увеличенном масштабе) — ширине разделки, и считывающим устройством в виде фотоэлементов, установленных на мундштуке с возможностью перемещения и включенных в схему управления.
