Реферат

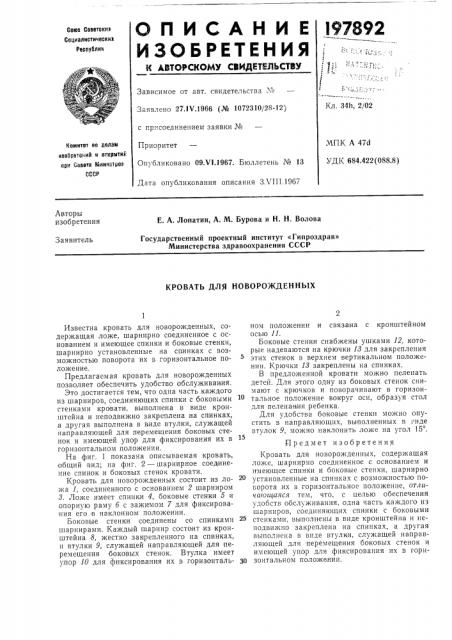

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

И АВТОввСКОИУ СВИДЕТЕЛЬСТВУ

Goes Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 34h, 2/02

Заявлено 27,1Ч.1966 (№ 1072310/28-12) с присоединением заявки №

Приоритет

Опубликовано 09.Vl.1967. Бюллетень № 13

МПК А 47d

УДK 684.422(088.8) комитет во лелею иввссвтвиий и открьпий оси Совете Миииствов

Осси

Дата опубликования описания З.ЧШ.19б7

Авторы изобретения

Е. А. Лопатин, А. М. Бурова и Н. Н. Волова

Государственный проектный институт «Гипроздрав»

Министерства здравоохранения СССР

Заявитель

КРОВАТЬ ДЛЯ НОВОРОЖДЕННЫХ

Известна кровать для новорожденных, содержащая ложе, шарнирно соединенное с основанием и имеющее спинки и боковые стенки, шарнирно установленные на спинках с возможностью поворота их в горизонтальное положение.

Предлагаемая кровать для новорожденных позволяет обеспечить удобство обслуживания.

Это достигается тем, что одна часть каждого из шарниров, соединяющих спинки с боковыми стенками кровати, выполнена в виде кронштейна и неподвижно закреплена на спинках, а другая выполнена в виде втулки, служащей направляющей для перемещения боковых стенок и имеющей упор для фиксирования их в горизонтальном положении.

На фиг. 1 показана описываемая кровать, общий вид; на фиг. 2 — шарнирное соединение спинок и боковых стенок кровати.

Кровать для новорожденных состоит из ложа 1, соединенного с основанием 2 шарниром

8. Ложе имеет спинки 4, боковые стенки 5 и опорную раму б с зажимом 7 для фиксирования его в наклонном положении.

Боковые стенки соединены со спинками шарнирами. Каждый шарнир состоит из кронштейна 8, жестко закрепленного на спинках, и втулки 9, служащей направляющей для перемещения боковых стенок. Втулка имеет упор 10 для фиксирования их в горизонтальном положении и связана с кронштейном осью 11.

Боковые стенки снабжены ушками 12, которые надеваются на крючки 18 для закрепления этих стенок в верхнем вертикальном положении. Крючки 18 закреплены на спинках.

В предложенной кровати можно пеленать детей. Для этого одну из боковых стенок снимают с крючков и поворачивают в горизонтальное положение вокруг оси, образуя стол для пеленания ребенка.

Для удобства боковые стенки можно опустить в направляющих, выполненных в гиде втулок 9, можно наклонить ложе на угол 15 .

Предмет изобретения

Кровать для новорожденных, содержащая ложе, шарнирно соединенное с основанием и имеющее спинки и боковые стенки, шарнирно установленные на спинках с возможностью поворота .их в горизонтальное положение, отлича ои аяся тем, что, с целью обеспечения удобств обслуживания, одна часть каждого из шарниров, соединяющих спинки с боковыми

25 стенками, выполнены в виде кронштейна и неподвижно закреплена на спинках, а другая выполнена в виде втулки, служащей направляющей для перемещения боковых стенок и имеющей упор для фиксирования их в гори30 зонтальном положении.

197892 Риз 2
