Реферат



Класс 42b, 8, 26, 42е, 42;

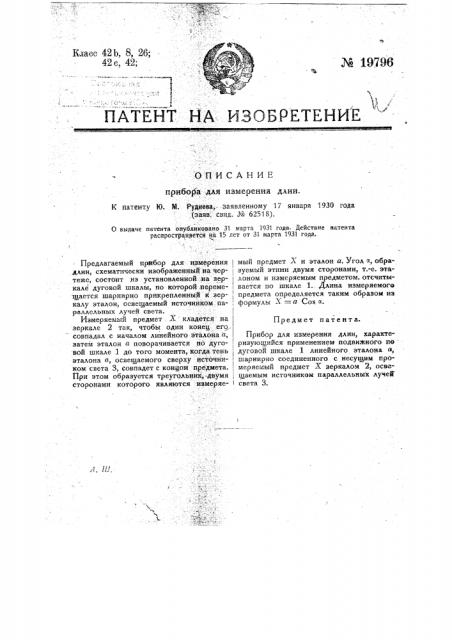

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ прибора для измеРения длин

К патенту Н). М. Руднева, заявленному 17 января 1930 года (заяв; свид. ¹ 62518).

О выдаче патента опуоликозано 31 марта 1931 года. Действие патента распространяется на 15 лет от 31 марта 1931 года. к

Предмет патента.

Предлагаемый прибор для . измерения .длин, схематически изображенный на чер- i теже, состоит нз установленной на зер- кале дуговой шкалы, по которой,переме-, щается шарнирно прикрепленный к зер-, калу эталон, освещаемый источнйком па-, раллельных лучей света.

Иамеряеым т предмет . X каадетея яа зеркале 2 так, чтобы один конец его, совпадал с началом линейного эталона 0, затем эталон а поворачивается по дуго-, вой шкале 1 до того момента, когда тень эталона а, освещаемого сверху источни- ком света 3, совпадет с концом предмета...

При этом образуется треугольник,-двумя, сторонами которого являются измеряе- I мый предмет Л и эталон а. Угол а, образуемый этими двумя сторонами, т.-е. эталоном и измеряемым предметом. отсчитывается по шкале 1.. Длина измеряемого предмета определяется таким образом из формулы -1 =а Cos <.

Прибор для измерения длин, характеризуюшийся применением подвижного по дуговой шкале 1 линейного эталона а, шарнирно соединенного с несущим промеряемый предмет Л. зеркалом 2, освещаемым источником параллельных -лучей света 3.
