Шихта для изготовления электропроводных изделии

Шихта для изготовления электропроводных изделии

Иллюстрации

Показать все

Реферат

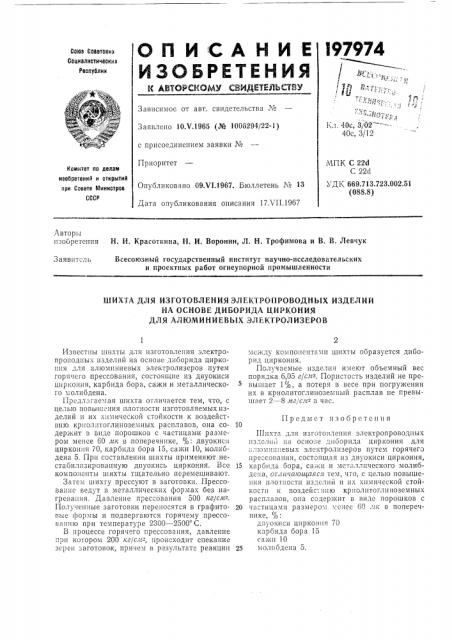

Ссюа Ссветскик

Сс@иалистическик! !

ЯФ

М

«7 у.

:- t ь-тр:,. т р, Кл. 40с, 3/02

40с, 3/12

Республик

Ф "

Зависимое от авт. свидетельства ¹

Заявлено 10Х.1965 (№ 1006294/22-1) с присоединением заявки №

Приоритет

МПК С 22d

С 22d

УД К 669.713.723.002.51 (088.8) Комитет па делам иасбретеииб и сткрытий при Совете Мииистрсе

СССР

Опубликовано 09.VI,1967. Бюллетень ¹ 13

Дата опубликования описания 17Х11.1967

Авторы изобретения

Н. И. Красоткина, H. H. Воронин, Л. H. Трофимова и В. В. Левчук

Заявитсль

Всесоюзный государственный институт научно-исследовательских и проектных работ огнеупорной промышленности

ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ЗЛЕКТРОПРОВОДНЫХ ИЗДЕЛИЙ

НА ОСНОВЕ ДИБОРИДА ЦИРКОНИЯ

ДЛЯ АЛЮМИНИЕВЫХ ЗЛЕКТРОЛИЗЕРОВ

Предмет изобретения

Известны шихты для изготовления электропроводпых изделий на основе диборида цирконня для алюминиевых электролизеров путем горячего прессования, состоящие из двуокиси циркопия, карбида бора, сажи и металлического молибдена.

Предлагаемая шихта отличается тем, что, с целью повышения плотности изготовляемых изделий и их химической стойкости к воздействшо крнолитоглиноземных расплавов, она содержит в виде порошков с частицами размером менее 60 лак в поперечнике, %: двуокисц циркония 70, карбида бора 15, сажи 10,молибдена 5. Прн составлении шихты применяют нестабилнзировапную двуокись циркония. Все компоненты шихты тщательно перемешивают.

Затем шихту прессуют в заготовки. Прессованис ведут в металлических формах без нагревания. Давление прессования 500 кг/слт- .

Получеш ые заготовки переносятся в графитовые формы и подвергаются горячему прессова ию при температуре 2300 †25 С.

В процессе горячего прессования, давление при котором 200 кг!сл-, происходит спекание зерен заготовок, причем в результате реакции между компонентами шнхты образуется диборид циркония.

Получаемые изделия имеют объемный вес порядка 6,05 г/сл . Пористость изделий не превышает 1%, а потеря в весе при погружении их в криолитоглиноземный расплав не превышает 2 — 8 лтг/сл - I; час.

Шихта для изготов IpIIIIH электропроводных изделий на основе диборида циркония для

«люминиевых элсктролизеров путем горячего прессования, состоящая из двуокиси циркония, 15 карбида бора, сажи и металлического молибдена, отличающаяся тем, что, с целью повышения плотности издслий и нх химической стойкости к воздейс-. впю криолптогл шоземных расплавов, она содержит в виде порошков с

20 частицами размером ., снес 60 лк в поперечнике, %: двуокиси циркония 70 карбида бора 15 сажи 10

25 молибдена 5.
