Патент ссср 197979

Патент ссср 197979

Иллюстрации

Показать все

Реферат

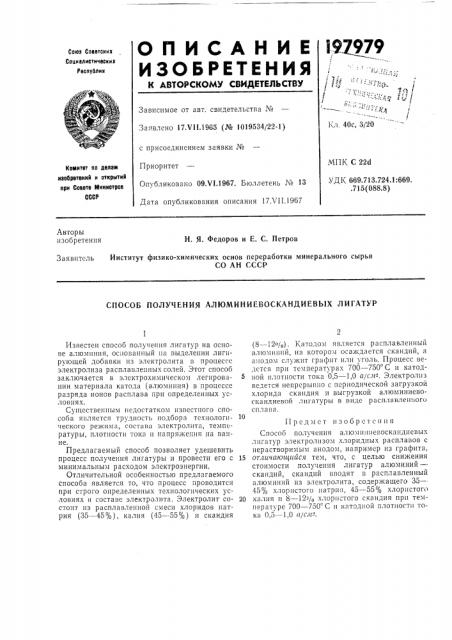

l97979

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Секса Советских

Сооиалиотичеоких

Рвопублик

j Ф

/ !

Зависимое от авт. свидетельства ¹

Кл, 40с, 3/20

Заявлено 17.V11.1965 (№ 1019534/22-1) с присоединением заявки №

МПК С 22d

УДК 669.713.724.1:669. .715 (088.8) Приоритет

Опубликовано 09,VI.1967. Бюллетень ¹ 13

Дата опубликования описания 17Х11.1967

Комитет по делам ивобретеииЯ и открытиЯ при Совете Миииотров

СССР

Авторы изобретения

Н. Я. Федоров и Е. С. Петров

Заявитсль Институт физико-химических основ переработки минерального сырья

СО АН СССР

СПОСОБ ПОЛУЧЕНИЯ АЛЮМИНИЕВОСКАНДИЕВЫХ ЛИГАТУР

Известен способ получения лигатур на основе ал3оминия, осссованный на выделении лигнрующей добавки из электролита в процессе электролиза расплавленных солей. Этот спосоо заключается в электрохимнческом легировании материала катода (алюминня) в процессе разряда ионов расплава при определенных условиях.

Существенным недостатком известного споco()H 5с!!ляется Tplдность подбора технологического режима, состава электролита, температуры, плотности тока и напряжения на ванне.

Предлагаемый способ позволяет удешевить процесс получения лигатуры и провести его с минимальным расходом электроэнергии.

Отличительной особенностью предлагаемого способа является то, что процесс проводится при строго определенных технологических условиях и составе электролита. Электролит состоит из расплавленной смеси хлоридов натрия (35 — 45%), калия (45 — 55%) и скандия (8 — -12 %) . Катодом является расплавленный алюминий, ня котором осаждается скандий, я анодом служит графит или уголь. Процесс ведется при температурах 700 †7 С н катодной плотности тока 0,5 — 1,0 а/с я-, Электролиз ведется непрерывно с периодической загрузкой хлорида скандия и выгрузкой алюминиевоскандиевой лигатуры в виде расплавлен;юго сплава.

11рсчмет изобретения

Способ получения асмой синевоскандневых лигатур электролизом хлорндных расплавов с нерастворимым анодом, например из графита, 15 отличающийся тем, что, с целью снижения стоимости получения лигатур алюминий— скандий, скандий вводят в расплавленный алюминий из электролита, содержащего 35 —45% хлористого натрия, 45 — 55% хлористого

20 ка;шя и 8 — -12% хлористого скандия прн температуре 700 — 750 С и кятодной плотности тока 0,5 — 1,0 а/сл- .
