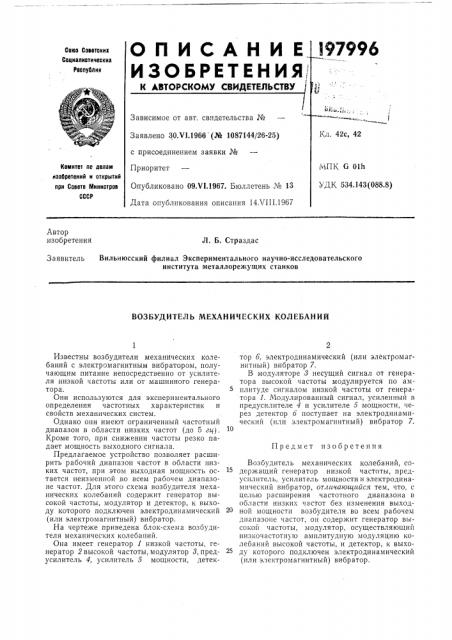

534.143 (088.8) Автор изобретения

Л. Б. Страздас

Заявитель Вильнюсский филиал Экспериментального научно-исследовательского института металлорежущих станков

ВОЗБУДИТЕЛЬ МЕХАНИЧЕСКИХ КОЛЕБАНИЙ

Предмет изобретения

Известны возбудители механических колебаний с электромагнитным вибратором, получающим питание непосредственно от усилителя низкой частоты или от машинного генератора.

Они используются для экспериментального определения частотных характеристик и свойств механических систем.

Однако они имеют ограниченный частотный диапазон в области низких частот (до 5 ггпу).

Кроме того, при снижении частоты резко падает мощность выходного сигнала.

Предлагаемое устройство позволяет расширить рабочий диапазон частот в области низких частот, при этом выходная мощность остается неизменной во всем рабочем диапазоне частот. Для этого схема возбудителя механических колебаний содержит генератор высокой частоты, модулятор и детектор, к выходу которого подключен электродинамический (или электромагнитный) вибратор.

На чертеже приведена блок-схема возбудителя механических колебаний.

Она имеет генератор 1 низкой частоты, генератор 2 высокой частоты, модулятор 8, предусилитель 4, усилитель 5 мощности, детектор 6, электродинамический (или электромагнитный) вибратор 7.

В модуляторе 3 несущий сигнал от генератора высокой частоты модулируется по амплитуде сигналом низкой частоты от генератора 1. Модулированный сигнал, усиленный в предуснлнтеле 4 и усилителе б мощности, через детектор б поступает на электродинамический (пли электромагнитный) вибратор 7.

Возбудитель механических колебаний, содержащий генератор низкой частоты, предусилитель, усилитель мощности и электродинамический вибратор, отгичающайся тем, что, с целью расширения частотного диапазона в области низких частот без изменения выходной мощности возбудителя во всем рабочем диапазоне частот, он содержит генератор высокой частоты, модулятор, осуществляющий низкочастотную амплитудную модуляцию колебаний высокой частоты, и детектор, к выходу которого подключен электродинамический (или электромагнитный) вибратор.
