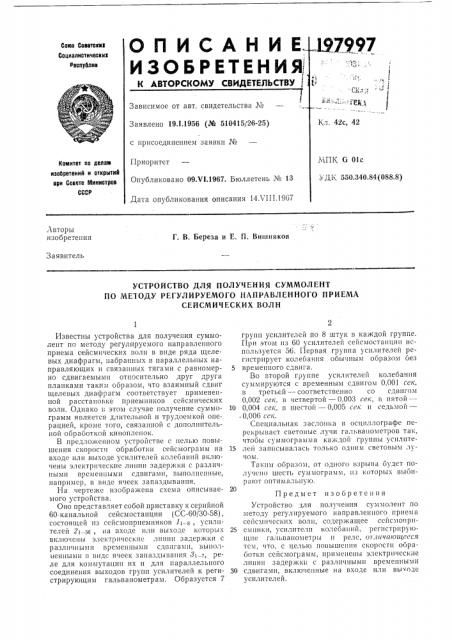

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

L97997

Со!оз Советоаа

Социалистичеснин

Реслт4л

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .- : .-:::с!Из

Зависимое от авт. свидетельства ¹

Кл. 42с, 42

Заявлено 19Л.1956 (№ 510415/26-25) с присоединением заявки №

Приоритет

Опубликовано 09.VI.1967. Бюллетень ¹ 13

Дата опубликования описания 14Л 111.1967

1!1ПК G OIC а ДК 550.340.84(088.8) Комитет пс делам изооретени4 и отнрытий ври Совете Министров

СССР

Авторы изобретения

Г. В, Береза и Е. П. Вишняков

Заявитель

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ СУММОЛЕНТ

ПО МЕ10ДУ РЕГУЛИРУЕМОГО НАПРАВЛЕННОГО ПРИЕМА

СЕЙСМИЧЕСКИХ ВОЛН

Известны устройства для получения суммолент по методу регулируемого направленного приема сейсмических волн в виде ряда щелевых диафрагм, набранных в параллельных направляющих и связанных тягами с равномерно сдвигаемыми относительно друг друга планками таким образом, что взаимный сдвиг щелевых диафрагм соответствует примененной расстановке приемников сейсмических волн. Однако в этом случае получение суммограмм является длительной и трудоемкой операцией, кроме того, связанной с дополнительной обработкой кинопленок.

В предложенном устройстве с целью повышения скорости обработки сейсмограмм на входе или выходе усилителей колебаний вклюЧЕН1 3;Iei

На черте;ке изображена схема описываемого устройства.

Оно представляет собой приставку к серийной

60-канальной сейсмостанции (СС-60/30-58), состоящей пз сейсмоприемников 1! II, усилителей 21 ы, на входе илп выходе которых включены электрические лшпш задержки с разлисшыми временными сдвигами, вьшолненными в виде ячеек запаздывания 8! т, реле для коммутации их и для параллельного соединения выходов групп усилителей к регистрирующим гальванометрам. Образуется 7 групп усилителей по 8 штук в каждой группе.

При этом из 60 усилителей сейсмостанцип используется 56. Первая группа усилителей регистрирует колебания обычным образом без

5 временного сдвига.

Во второй группе усилителей колебания суммируются с временным сдвигом 0,001 сек, в третьей — соответственно со сдвигом

0,002 сек, в четвертой — 0,003 сек, г. пятой—

10 0,004 сек, в шестой — 0,005 сек и седьмой— ,0,006 сек.

Специальная заслонка в осциллографе перекрывает световые лучи гальвапометров так, чтооы c) ììoÃpIIûìÿ каждой гp) ппы усилпте15 лей записывалась только одним световым лучом.

Таким образом, от одного взрыва будет полу Icilo шесть сум могр и м м, из которых выоирают оптимальную.

Предмет изобретения

Устройство для получения суммолент Ilo методу регулируемого направленного приема се Ic iii leci1 ЭЛЕI

ЛИНИИ 3ageP>I<1

30 сдвигами, включенные на входе или вы оде усилителей.
