Кассета для рулона магнитной ленты

Кассета для рулона магнитной ленты

Иллюстрации

Показать все

Реферат



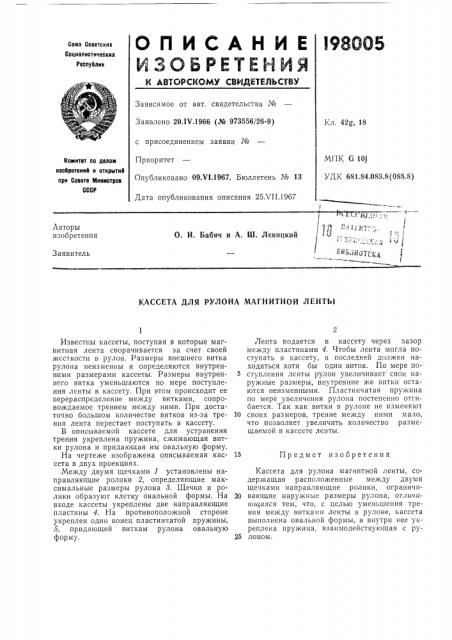

ВЗОО5

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20,IV.1966 (№ 973556/26-9) с присоединением заявки №

Приоритет

Опубликовано 09.VI.1967. Бюллетень № 13

Дата опубликования описания 25Х11.1967

Ьл, 42g, 18

MIIK G10)

УДК 681.84,083.8(088.8}

Комитет по делам иаобрвтеиий и открытий при Совете Мииистрав

СССР

Авторы изобретения

О. И. Бабич и А. Ш. Левицкий

Заявитель

КАССЕТА ДЛЯ РУЛОНА МАГНИТНОЙ ЛЕНТЫ

Известны кассеты, поступая в которые магнитная лента сворачивается за счет своей жесткости в рулон. Размеры внешнего витка рулона неизменны и определяются внутренними размерами кассеты. Размеры внутреннего витка уменьшаются по мере поступления ленты в кассету. При этом происходит ее перераспределение между витками, сопровождаемое трением между ними. При достаточно большом количестве витков из-за трения лента перестает поступать в кассету.

В описываемой кассете для устранения трения укреплена пружина, сжимающая витки рулона и придающая им овальную форму.

На чертеже изображена описываемая кассета в двух проекциях.

Между двумя щечками 1 установлены направляющие ролики 2, определяющие максимальные размеры рулона 8. Щечки и ролики образуют клетку овальной формы. На входе кассеты укреплены две направляющие пластины 4. На противоположной стороне укреплен один конец пластинчатой пружины, 5, придающей виткам рулона овальную форму.

Лента подается в кассету через зазор между пластинами 4, Чтобы лента могла поступать в кассету, в последней должен находиться хотя бы один виток, По мере поступления ленты рулон увеличивает свои наружные размеры, внутренние же витки остаются неизменными. Пластинчатая пружина по мере увеличения рулона постепенно отгибается. Так как витки в рулоне не изменяют

10 своих размеров, трение между ними мало, что позволяет увеличить количество размещаемой в кассете ленты.

15 Предмет изобретения

Кассета для рулона магнитной ленты, содержащая расположенные между двумя щечками направляющие ролики, ограничн20 вающие наружные размеры рулона, от.гичаюгцался тем, что, с целью уменьшения трения между витками ленты в рулоне, кассета выполнена овальной формы, а внутри нее укреплена пружина. взаимодействуюшая с ру25 лоном.
