Оптическая система с увеличенной глубиной резкости

Оптическая система с увеличенной глубиной резкости

Иллюстрации

Показать все

Реферат



l98GG6

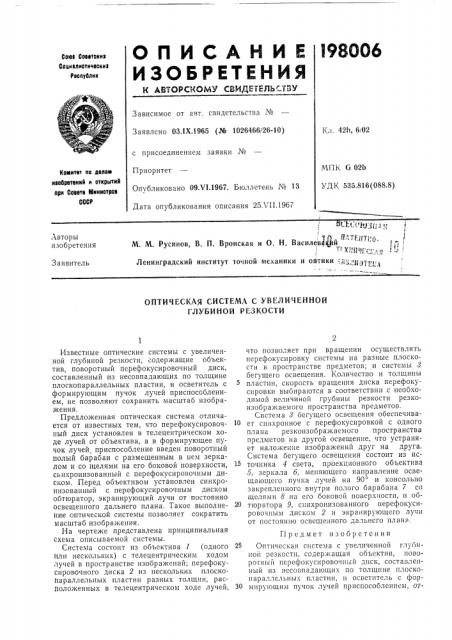

ОЛ ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬ ЛВУ

Соев Соввтонин

Социэлиотичеокил

Реолуйлин

Зависимое от авт. свидетельства №

Заявлено 03.1Х.1965 (№ 1026466/26-10) Кл, 42h, 6/02 с присоединением заявки №

Приоритет

Опубликовано 09.V1.1967. Бюллетень № 13

Дата опубликования описания 25Л 11.1967

МПК G 02Ь

УДК 535.816(088.8) Комитет оо делом изобретений и открытий ори Совете Миниотрав

СССР

СЕ(.-. h а..т;., сI

51 .5 т ... „-, „

М. М. Русинов, В. П. Вронская и О. Н. Василев4вттй

Ленинградский институт тонной механики и оптики "-;;:. .1;0,., ! !

i

Авторы изобретения

Заявитель

ОПТИЧЕСКАЯ СИСТЕМА С УВЕЛИЧЕННОЙ

ГЛУБИНОЙ РЕЗКОСТИ

Известные оптические системы с увеличенной глубиной резкости, содержащие объектив, поворотный перефокусировочный диск, составленный из несовпадающих по толщине плоскопараллельных пластин, и осветитель с формирующим пучок лучей приспособлением, не позволяют сохранить масштаб изображения.

Предложенная оптическая система отличается от известных тем, что перефокусировочIIvIA диск установлен в телецентрическом ходе лучей от объектива, а в формирующее пучок лучей приспособление введен поворотный полый барабан с размещенным в нем зеркалом и со щелями на его боковой поверхности, сьнхронизованный с перефокусировочным диском. Перед объективом установлен синхронизованный с перефокусировочным диском обтюратор, экранирующий лучи от постоянно освещенного дальнего плана. Такое выполнение оптической системы позволяет сократить масштаб изображения.

На чертеже представлена принципиальная схема описываемой системы.

Система состоит из объектива 1 (одного

HJIH нескольких) с телецентрическим ходом лучей в пространстве изображений; перефокусировочного диска 2 из нескольких плоскопараллельных пластин разных толщин, расПоложенных в телецентрическом ходе лучей, что позволяет при вращении осуществлять перефокусировку системы на разные плоскости в пространстве предметов; и системы 8 бегущего освещения. Количество и толщины пластин, скорость вращения диска перефокусировки выбираются в соответствии с необходимой величиной грубины резкости резкоизображаемого пространства предметов.

Система 8 бегущего освещения обеспечива10 ет синхронное с перефокусировкой с одного плана резкоизображаемого пространства предметов на другой освещение, что устраня-. ет наложение изображений друг на друга, Система бегущего освещения состоит из источника 4 света, проекционного объектива

5, зеркала 6, меняющего направление освещающего пучка лучей на 90 и консольно закрепленного внутри полого барабана 7 со щелями 8 на его боковой поверхности, и об20 тюратора 9, синхронизованного перефокусировочным диском 2 и экранирующего лучи от постоянно освещенного дальнего плана.

Предмет изобретения

Опти Iеcкая система с увеличенной глубиной резкости, содержащая объектив, поворотнь.н перефокусирово.шый диск, составленный из нссовпадающих по толщине плоскопараллельных пластин, и осветитель с фор30 мирующим пучок лучей приспособлением, от198006

Составитель В. Ф. Ванторин

Текред Л. Я, Бриккер Корректоры: О. Б. Тюрина и Л. В. Наделиева

Редактор Н. С. Коган

Заказ 2387/13 Тираж 535 Подписное

ЦНИИ ПИ Ксгиитета по делам изобретсппй и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типогвафии, пр. Сапунова, 2 личающаяся тем, что, с целью сохранения масштаба изображения, перефокусировочный диск установлен в телецентрическом ходе лучей от объектива, в формирующее пучок лучей приспособление введен поворотный полый барабан с размещенным в нем зеркалом и со щелями на его боковой поверхности, синхронизованпый с перефокусировочным диском, а перед объективом установлен синхронизованный с перефокусировочным диском обтюратор, экранирующий лучи от постоянно освещенного дальнего плана,
