Реферат



!

98!02

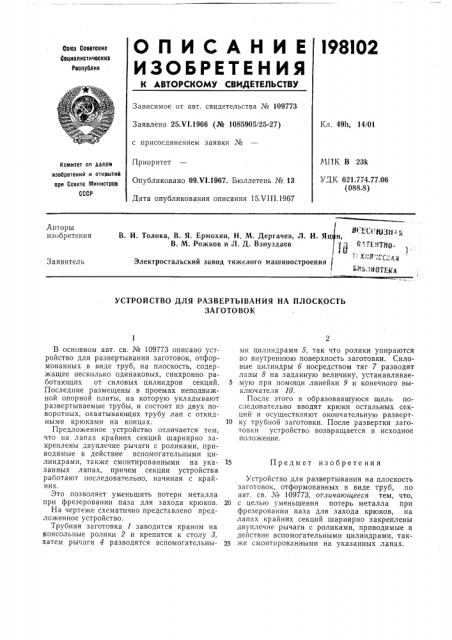

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских социалистических

Республик

Зависимое от авт. свидетельства № 109773

Заявлено 25.Ч1.1966 (№ 1085905/25-27) Кл. 4911, 14/01 с присоединением заявки №

ИПК В 23k

УДК 621.774.77.06 (088.8) Приоритет

Опубликовано 09 Ч1.1967. Бюллетень № 13

Дата опубликования описания 15.VIII.1967

Комитет и делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

111 1:С1 ВЗи = „

Нт

Q„л тI. ° ТЦ0

1 (у о ХпЯ, QPg ч Iii PI

В. И. Толока, В. Я. Ермохин, Н. М. Дергачев, Л. И. Яц

В. М. Рожков и Л. Д. Взнуздаев

Электростальский завод тяжелого машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ РАЗВЕР1 ЫВАНИЯ НА ПЛОСКОСТЬ

ЗАГОТОВО К

В основном авт. св. № 109773 описано устройство для развертывания заготовок, отформованных в виде труб, на плоскость, содержащее несколько одинаковых, синхронно работающих от силовых цилиндров секций.

Последние размещены в проемах неподвижной опорной плиты, на которую укладывают развертываемые трубы, и состоят из двух поворотных, охватывающих трубу лап с откидными крюками на концах.

Предложенное устройство отличается тем, что на лапах крайних секций шарнирно закреплены двуплечие рычаги с роликами, приводимые в действие вспомогательными цилиндрами, также смонтированными на указанных лапах, причем секции устройства работают последовательно, начиная с крайних.

Это позволяет уменьшить потери металла при фрезеровании паза для захода крюков.

На чертеже схематично представлено предложенное устройство.

Трубная заготовка 1 заводится краном на консольные ролики 2 и крепится к столу 8, затем рычаги 4 разводятся вспомогательными цилиндрами 5, так что ролики упираются во внутреннюю поверхность заготовки. Силовые цилиндры 6 посредством тяг 7 разводят лапы 8 на заданную величину, устанавливае5 мую при помощи линейки 9 и конечного выключателя 10.

После этого в образовавшуюся щель последовательно вводят крюки остальных секций и осуществляют окончательную разверт10 ку трубной заготовки. После развертки заготовки устройство возвращается в исходное положение.

15 Предмет изобретения

Устройство для развертывания на плоскость заготовок, отформованных в виде труб, по авт. св. № 109773, отличающееся тем, что, 20 с целью уменьшения потерь металла при фрезеровании паза для захода крюков, на лапах крайних секций шарнирно закреплены двуплечие рычаги с роликами, приводимые в действие вспомогательными цилиндрами, так2S же смонтированными на указанных лапах.
