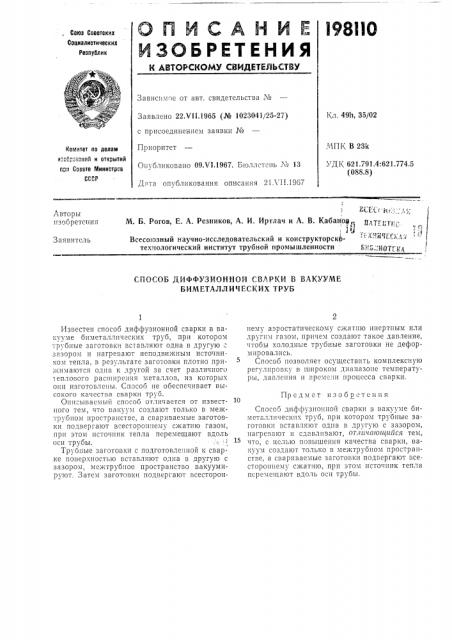

ОЛ САНЙЕ

Й ЗОБ РЕТЕНИЯ

l98llO

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 49h, 35/02

Заявлено 22,Н1.1965 (№ 1023041/25-27) с присоединением заявки №

Приоритет

Опубликовано 09. т/1.1967. Бюллетень № 13

Дата опубликования описания 21 Л П.1967

МПК В 23k

УДК 621.791.4:621.774.5 (0SS.8) Комитет по делам и"об„-..-опий и открытий пои Сосете Мииистрое

СССР

Авторы изобретения

М. Б. Рогов, Е. А. Резников, A. И. Иртлач и А. В. Кабано .

)т

Всесоюзный научно-исследовательский и конструкторскотехнологический институт трубной промышленности

Заявитель

СПОСОБ ДИФФУЗИОННОЙ СВАРКИ В ВАКУУМЕ

БИМЕТАЛЛИЧЕСКИХ ТРУБ

Известен способ диффузионной сварки в вакууме биметаллических труб, при котором трубные заготовки вставляют одна в другую; зазором и нагревают неподвижным источником тепла, в результате заготовки плотно при;кимаются одна к другой за счет различного еплового расширения металлов, из которых они изготовлены. Спосоо не обеспечивает высокого качества сварки труб.

Описываемый способ отличается от известного тем, что вакуум создают только в межтрубпом пространстве, а свариваемые заготовки подвергают всестороннему сжатию газом, при этом источник тепла перемещают вдоль оси трубы.

Трубные заготовки с подготовле ной к сварке поверхностью вставляют одна в другую с зазором, межтрубное пространство вакуумируют. Затем заготовки подвергают всестороннему аэростатическому сжатию инертным или другим газом, причем создают такое давление, чтобы холодные трубные заготовки не деформировались.

Способ позволяет осуществить комплексную регулировку в широком диапазоне температуры, давления и време:ш процесса сварки.

Предмет изобретения

Способ диффузионной сварки в вакууме биметаллических труб, при котором трубные заготовки вставляют одна в другую с зазором, нагревают и сдавливают, отлича ощайся тем, что, с целью повышения качества сварки, вакуум создают только в межтрубном пространстве, а свариваемые заготовки подвергают всестороннему сжатию, при этом источник тепла перемещают вдоль оси трубы.
