Реферат

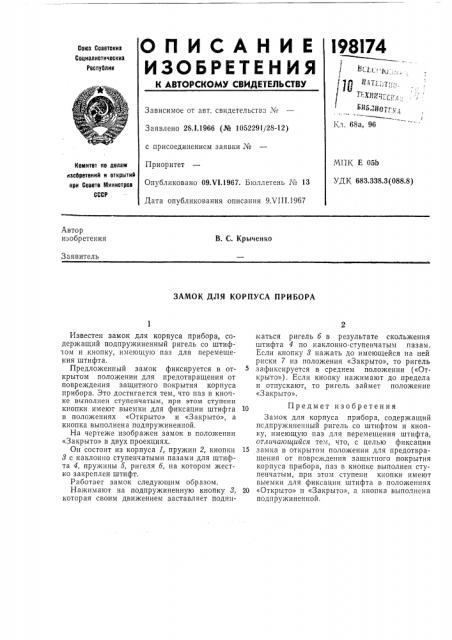

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l98I74

Сова Соеетских

Социалистических

Республик

1 У ЫЛ:. :1, тт47.;-:т,.

1 " ОТ ".

Кл. 68а, 96

Зависимое от авт. свидетельства №

Заявлено 28 1.1966 (№ 1052291/28-12) с присоединением заявки №

Приоритет

Опубликовано 09.Ч1.1967. Бюллетень № 13

Дата опубликования описания 9Х111.1967

МПК E 05b

УДК 683.338.3(088,8) Комитет по делам кзооретеиий и открытий при Совете й1ииистрое

СССР

Автор изобретения

В. С. Крыченко

Заявитель

ЗАМОК ДЛЯ КОРПУСА ПРИБОРА

Известен замок для корпуса прибора, содержащий подпружиненный ригель со штифтом и кнопку, имеющую паз для перемещения штифта.

Предложенный замок фиксируется в открытом положении для предотвращения от повреждения защитного покрытия корпуса прибора. Это достигается тем, что паз в кнопке выполнен ступенчатым, при этом ступени кнопки имеют выемки для фиксации штифта в положениях «Открыто» и «Закрыто», а кнопка выполнена подпружиненной, На чертеже изображен замок в положении

«Закрыто» в двух проекциях.

Он состоит из корпуса 1, пружин 2, кнопки

3 с наклонно ступенчатыми пазами для штифта 4, пружины 5, ригеля б, на котором жестко закреплен штифт.

Работает замок следующим образом.

Нажимают на подпружиненную кнопку 8, которая своим движением заставляет подннматься ригель б в результате скольжения штифта 4 по наклонно-ступенчатым пазам.

Если кнопку 8 нажать до имеющейся на ней риски 7 из положения «Закрыто», то ригель зафиксируется в среднем положении («Открыто»). Если кнопку нажимают до предела и отпускают, то ригель займет положение

«3 акрыто».

10 Предмет изобретения

Замок для корпуса прибора, содержащий псдпружиненный ригель со штифтом и кнопку, имеющую паз для перемещения штифта, отличающийся тем, что, с целью фиксации

15 замка в открытом положении для предотвращения от повреждения защитного покрытия корпуса прибора, паз в кнопке выполнен ступенчатым, при этом ступени кнопки имеют выемки для фиксации штифта в положениях

20 «Открыто» и «Закрыто», а кнопка выполнена подпружиненной.

198174

1 ф
