Способ изготовления текстурованной ленты из железокремнистых сплавов

Способ изготовления текстурованной ленты из железокремнистых сплавов

Иллюстрации

Показать все

Реферат

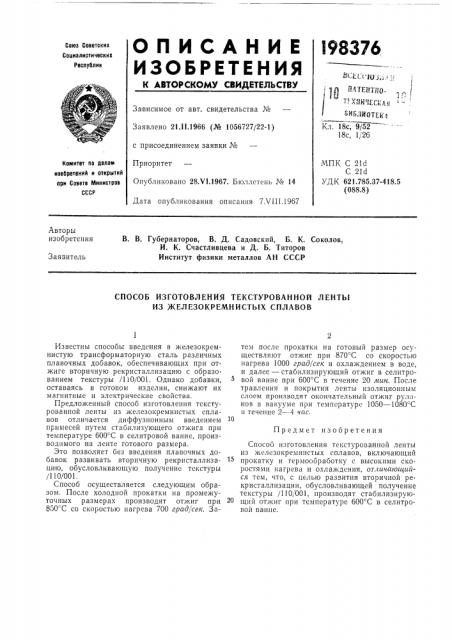

опНСАННЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l98376

Союз Советскиз

Социалистическиз республик

Зависимое от авт. свидетельства №

Заявлено 21 11.1966 (№ 1056727/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 28.Ч1.1967. Бюллетень № 14

Дата опубликования описания 7.VIII.1967

БИ5 fgoTEy, Кл. 18с, 9/52

18с, 1/26

МПК С 21с1

С 21d

УДК 621.785.37-418.5 (088.8) Комитет по делам изооретеиий и открытий при Совете йтииистров

СССР

Авторы изобретения

В. В. Губернаторов, В. Д. Садовский, Б. К. Соколов, И. К. Счастливцева и Д. Б. Титоров

Институт физики металлов АН СССР

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ТЕКСТУРОВАН НОЙ ЛЕНТЫ

ИЗ ЖЕЛЕЗОКРЕМНИСТЬ1Х СПЛАВОВ

Предмет изобретения

Известны способы введения в железокремнистую трансформаторную сталь различных плавочных добавок, обеспечивающих при отжиге вторичную рекристаллизацию с образованиемем тексту р ы /110/001. Однако добавки, оставаясь в готовом изделии, снижают их магнитные и электрические свойства.

Предложенный способ изготовления текстурованной ленты из железокремнистых сплавов отличается диффузионным введением примесей путем стабилизующего отжига при температуре 600 С в селитровой ванне, производимого на ленте готового размера.

Зто позволяет без введения плавочных добавок развивать вторичную рекристаллизацию, обусловливающую получение текстуры

/110/001.

Способ осуществляется следующим образом. После холодной прокатки на промежуточных размерах производят отжиг при

850 "С со скоростью нагрева 700 град/сек. Затем после прокатки на готовый размер осуществляют отжиг при 870 С со скоростьго нагрева 1000 град/сек и охлаждением в воде, и далее — стабилизирующий отжиг в селитровой ванне при 600 С в течение 20 лгин. После травления и покрытия ленты изоляционным слоем производят окончательный отжиг рулонов в вакууме при температуре 1050 — 1080 С в течение 2 — 4 час.

Способ изготовления текстурованной ленты из железокремннстых сплавов, включающий прокатку и термообработку с высокими скоростями нагрева и охлаждения, от.:гичаюшиися тем, что, с целью развития вторичной рекристаллизации, обусловливающей получение текстуры /110, 001, производят стабилизирующий отжиг при температуре 600 С в селитровой ванне.
