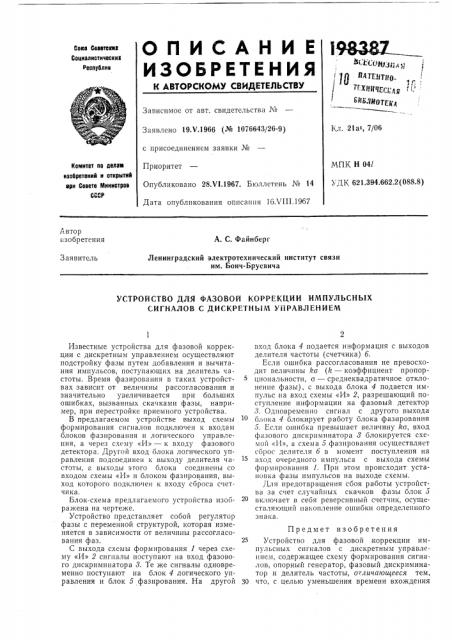

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскик

Социалистические

Республик

В, ((2фУ э, „

ПлТ т1Т „, Т-: Х НОЧЬ г а g

1 ь- 1 -7йОТГтг

Зависимое от авт. свидетельства №

Кл. 21ат, 7/06

Заявлено 19.Ч.1966 (№ 1076643/26-9) с присоединением заявки №

МПК Н 04l

УД К 621.394.662.2 (088.8) Приоритет

Опубликовано 28.VI.1967. Бюллетень № 14

Дата опубликования описания 16ХШ.1967

Комитет оо делам ивобретеииЯ и открытиЯ ври Совете Министров

СССР

Автор изобретения

А. С. Файнберг

Заявитель

Ленинградский электротехнический институт связи им. Бонч-Бруевича

УСТРОЙСТВО ДЛЯ ФАЗОВОЙ КОРРЕКЦИИ ИМПУЛЬСНЫХ

СИГНАЛОВ С ДИСКРЕТНЫМ УПРАВЛЕНИЕМ

Известные устройства для фазовой коррекции с дискретным управлением осуществляют подстройку фазы путем добавления и вычитания импульсов, поступающих на делитель частоты. Время фазирования в таких устройствах зависит от величины рассогласования и значительно увеличивается при больших ошибках, вызванных скачками фазы, например, при перестройке приемного устройства.

В предлагаемом устройстве выход схемы формирования сигналов подключен к входам блоков фазирования и логического управления, а через схему «И» — к входу фазового детектора. Другой вход блока логического управления подсоединен к выходу делителя частоты, а выходы этого блока соединены со входом схемы «И» и блоком фазирования, выход которого подключен к входу сброса счетчика.

Блок-схема предлагаемого устройства изображена на чертеже.

Устройство представляет собой регулятор фазы с переменной структурой, которая изменяется в зависимости от величины рассогласования фаз.

С выхода схемы формирования 1 через схему «И» 2 сигналы поступают на вход фазового дискриминатора 8. Те же сигналы одновременно поступают í- блок 4 логического управления и блок 5 фазирования. На другой вход блока 4 подается информация с выходов делителя частоты (счетчика) б.

Если ошибка рассогласования не превосходит величины М (Й вЂ” коэффициент пропорциональности, а — среднеквадратичное отклонение фазы), с выхода блока 4 подается импульс на вход схемы «И» 2, разрешающий поступление информации на фазовый детектор

8. Одновременно сигнал с другого выхода блока 4 блокирует работу блока фазирования

5. Если ошибка превышает величину /го, вход фазового дискриминатора 8 блокируется схемой «И», а схема 5 фазирования осуществляет сброс делителя б в момент поступления на вход очередного импульса с выхода схемы формирования 1. При этом происходит установка фазы импульсов на выходе схемы.

Для предотвращения сбоя работы устройства за счет случайных скачков фазы блок 5 включает в себя реверсивный счетчик, осуществляющий накопление ошибки определенного знака.

Предмет изобретения

25 Устройство для фазовой коррекции импульсных сигналов с дискретным управлением, содержащее схему формирования сигналов, опорный генератор, фазовый дискриминатор и делитель частоты, отличающееся тем, ЗО что, с целью уменьшения времени вхождения

198387

Составитель А. Рассмот ров

Текред Л. Я, Бриккер

Корректоры: Г. Е. Опарина и Н. И. Быстрова

Редактор Н.

Громов

Заказ 2623/10 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совеге Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2 в фазу при больших рассогласованиях, выход схемы формирования сигналов одновременно подключен к входам блоков фазирования и логического управления, а через схему «И»вЂ” к входу фазового детектора, причем другой вход блока логического управления подсоединен к выходу делителя частоты, а выходы этого блока соединены со входом схемы «И» и блоком фазирования, выход которого подключен к входу сброса счетчика.
