Ручка управления
Иллюстрации
Реферат

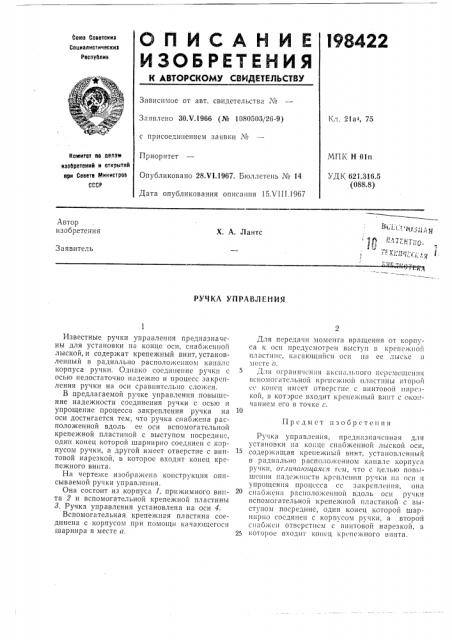

СПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Ссввтскиз
Социалистические
Республик
Зависимое от авт. свидетельства хо
Заявлено ЗОХ.1966 (№ 1080503/26-9) 1:,л, 21а, 75 с присоединением заявки ¹
МПК Н 01п
Приоритет
Опубликовало 28 т 1.1967. Бюллетень № 14
Дата опубликования описания 15Х111.1967
Котаитвт ио IIeIIaIII изовретеиий и открытиИ ври Совете тлииистров
СССР
УДК 621.316.5 (088.8) Автор изобретения
Х. А. Лантс
Заявитель
1 ч;
РУЧКА УПРАВЛЕНИЯ
Для передачи момента вращения от корпуса к осн предусмотрен выступ в крспсжно". пластине, касающийся оси на ее лыске i1 местc о.
Для ограничсния аксиальиого перемещения вспомогательной крснс кной пластины второй сс консц нмсет отверсти» с Винтовой IIIIJIc:II
Ручка управления, предназначенная для
"cTBIIoBKH на конце сна оженной лыскОЙ Оси, содержащая крепежный винт, установленный в радиально расположенном канале корпуса ручки, or.là÷ïiîùàÿoÿ rc», что с целью повышения надежности крепления ру1ки на оси ll упрощения процесса сс закрепления, она снаожcí 1 раclloëoæcllíoÉ Вдоль ocè ручKè вспомогательной крепежной пластиной с выступом посредине; один конец которой шарIIIIpI;o соединен с корпусом ручки, а второй
c IIII 0iKcII oTBcpcTècì с ВинтОВОи нарезкои, В
25 которое входит конец крепежного винта.
Известные ручки управления предназначены для установки на конце оси, снабженной лыской, и содержат крепежный винт, установленный в радиально расположенном капалс корпуса ручки. Однако соединение ручки с осью недостаточно надехкно и процесс закрепления ручки на оси сравнительно сложсH.
В предлагаемой ручке управления повышение надежности соединения ручки с осью и упрощение процесса закрепления ручки на оси достигается тем, что ручка снабжена расположенной вдоль ее оси вспомогательной крепежной пластиной с выступом посредине, один конец которой шарнирно соединен с корпусом ручки, а другой имеет отверстие с винтовой нарезкой, В которое входит конец крепежного винта.
На чертеже изобрахкена конструкция описываемой ручки управления.
Она сосгоит из корпуса 1, прижимного винта 2 и вспомогательной крепежной пластины
8. Ручка управления установлена на оси 4.
Вспомогательная крепежная пластина соединена с корпусом при помощи кача1ощегося шарнира в месте а.
Предмет нзобрстения
198422
Составитсль В. Агапов
I i дактор П. Джарагетти Текрсд Л. Я. Бриккер Корректоры: Л. В. Наделяева и А. П. Татаринцева
Заказ 2634j7 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС1
Москва, Центр, пр. Серова, д. 4
Типографии, пр. Сапунова, 2
