Патент ссср 198427

Патент ссср 198427

Иллюстрации

Показать все

Реферат

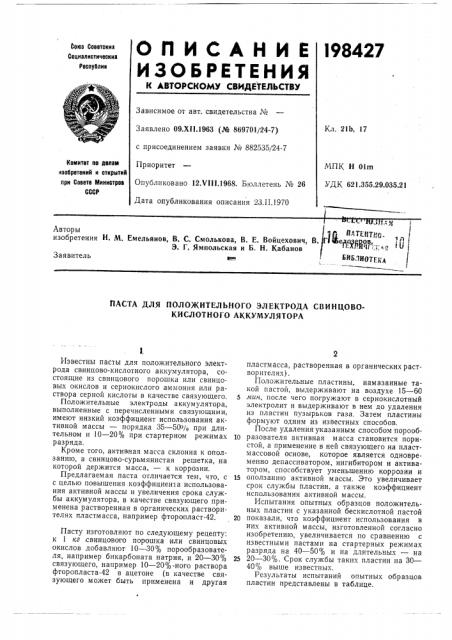

О fl И С А Н И Е l98427

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Йоез Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.Xl l.1963 (№ 869701/24-7) с присоединением заявки ¹ 882535/24-7

Г1риоритет

Опубликовано 12.VIII.1968. Бюллетень № 26

Дата опубликования описания 23.II.1970

Кл. 21b, 17

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н Olm

УДК 621.355.29.035.21

«2 т1

6>

Авторы изобретения H. М. Емельянов, В, С. Смолькова, В. Е. Войцехович, В

Э. Г. Ямпольская и Б. Н. Кабанов

Заявитель

ПАСТА ДЛЯ ПОЛОЖИТЕЛЬНОГО ЭЛЕКТРОДА СВИНЦОВОКИСЛОТНОГО АККУМУЛЯТОРА

Р1звестны пасты для положительного электрода свинцово-кислотного аккумулятора, состоящие из свинцового порошка или свинцовых окислов и сернокислого аммония или раствора серной кислоты в качестве связующего.

Положительные электроды аккумулятора, выполненные с перечисленными связующими, имеют низкий коэффициент использования активной массы — порядка 35 — 50% при длительном и 10 — 20% при стартерном режимах разряда.

Кроме того, активная масса склонна к оползанию, а свинцово-сурьмянистая решетка, на которой держится масса, — к коррозии.

Предлагаемая паста отличается тем, что, с с целью повышения коэффициента использования активной массы и увеличения срока .службы аккумулятора, в качестве связующего применена растворенная в органических растворителях пластмасса, например фторопласт-42.

Пасту изготовляют по следующему рецепту: к I кг свинцового порошка или свинцовых окислов добавляют 10 — 30% порообразователя, например бикарбоната натрия, и 20 — 30% связующего, например 10 — 20%-ного раствора фторопласта-42 в ацетоне (в качестве связующего может быть применена и другая пластмасса, растворенная в органических растворителях) .

Положительные пластины, намазанные такой пастой, выдерживают на воздухе 15 — 60

5 лшн, после чего погружают в сернокислотный электролит и выдерживают в нем до удаления из пластин пузырьков газа. Затем пластины формуют одним,из известных способов.

После удаления указанным способом.порооб10 разователя активная масса становится пористой, а применение в ней связующего на пластмассовой основе, которое является одновременно депассиватором, ингибитором и активатором, способствует уменьшению коррозии и

15 оползанию активной массы. Это увеличивает срок службы пластин, а также коэффициент использования активной массы.

Испытания опытных образцов положительных пластин с указанной бескислотной пастой

20 показали, что коэффициент использования в них активной массы, изготовленной согласно изобретению, увеличивается по сравнению с известными пастами на стартерных режимах разряда на 40 — 50% и на длительных — на

25 20 — 30 ip. Срок службы таких пластин на 30—

40% выше известных.

Результаты испытаний опытных образцов пластин представлены в таблице.

198427

Изменение коэффициента использования активной массы положительных пластин свинцово-кислотного аккумулятора в зависимости от срока его службы.

Стартерный режим разряда при 30 С

Наименование пасты

Ц и к л ы

28

10

52

32

28

26

Новая

14

16

21

Контрольная

14 пластина разрушилась

Длительный режим разряда при 30 С

Новая

Контрольная

57

67

48

42

39

33

Предмет изобретения

Редактор Б. Федотов Техред А. А. Камышникова Корректор В. И. Жолудева

Заказ 207/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Паста для положительного электрода свинцово-кислотного аккумулятора, состоящая из свинцового порошка или свинцовых окислов и связующего, отличающаяся тем, что, с целью

34 32 пластина разрушилась повышения коэффициента использования активной массы и увеличения срока службы аккумулятора, в качестве связующего применена растворенная в органических растворите25 лях пластмасса, например фторопласт-42.
