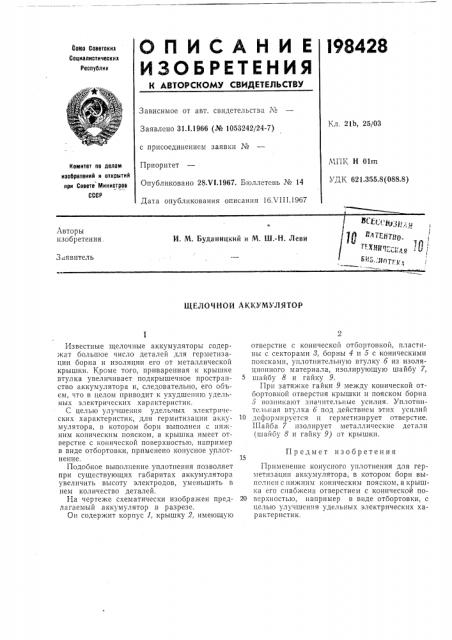

О П И C А Н И Е l98428

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 31.1.1966 (№ 1053242/24-7) с присоединением заявки ¹

Приоритет

Опубликовано 28.V1.1967. Бюллетень № 14

Дата опубликования описания 1бХ111.1967

Кл. 21Ь, 25/03

М11К H 01m

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.355.8(088.8) fATÖ 1

Ц(ЩЕЛОЧНОИ АККУМУЛЯТОР

Известные щелочные аккумуляторы содержат большое число деталей для герметизации бориа и изоляции его от металлической крышки. Кроме того, приваренная к крышке втулка увеличивает подкрышечное пространство аккумулятора и, следовательно, его объем, что в целом приводит к ухудшению удельных электрических характеристик.

С целью улучшения удельных электрических характеристик, для гермитизации аккумулятора, в котором борн выполнен с нижним коническим пояском, а крышка имеет отверстие с конической поверхностью, например в виде отбортовки, применено конусное уплотнение.

Подобное выполнение уплотнения позволяет при существующих габаритах аккумулятора увеличить высоту электродов, уменьшить в нем количество деталей.

11а чертеже схематически изображен предлагаемый аккумулятор в разрезе.

Он содержит корпус 1, крышку 2, имеющую отверстие с конической отбортовкой, пластины с секторами 8, борны 4 и 5 с коническими поясками, уплотнительную втулку б из изоляционного материала, изолирующую шайбу 7, шайбу 8 и гайку 9.

При затяжке гайки 9 между конической отбортовкой отверстия крышки и пояском бориа

5 возникают значительные усилия. Уплотнитсльная втулка 6 под действием этих усилий

10 деформируется и герметизирует отверстие.

Шайба 7 изолирует металлические детали (шайбу 8 и гайку 9) от крышки.

Предмет изобретения

Применение конусного уплотнения для герметизации аккумулятора, в котором борн выполнен с нижним коническим пояском, а крышка его снабжена отверстием с конической по20 верхностью, например в виде отбортовки, с целью улучшения удельных электрических характеристик.

198428

Редактор Н. П. Белявская

Заказ 2633/3 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открыгпй при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель В. Гордон

Текред Л. Я. Бриккер

Корректоры: А. А. Король и T. Д. Чунаева
