Способ изготовления биметаллических изделий

Способ изготовления биметаллических изделий

Иллюстрации

Показать все

Реферат

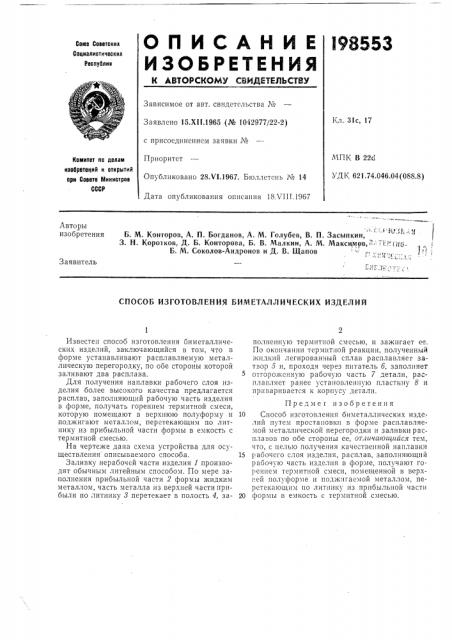

ОПИСАНИЕ l98553

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от BBT. свидетсльства №

Кл. 31с, 17

Заявлено 15.XII.1965 (№ 1042977/22-2) с присоединением заявки №

Приоритет

Опубликовано 28.VI.1967. Бюллстспь № 14

Дата опубликования описания 18Х111.1967

МПК В 226

УД 1 621.74.046.04 (088,8) Комитет ло делам изобретений и открытий ори Совете тлинистрав

СССР с1. J|I> т, 11

Б. М. Конторов, А. П. Богданов, А. М. Голубев, В. П. Засыпкин, 3. H. Коротков, Д. Б. Конторова, Б. В. Малкин, А. M. Максимов,":: EÈ гн0 . 1

E. М, Соколов-Андронов и Д. В. Щапов

Авторы изобретения

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ БИМЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

Известен способ изготовления биметаллических изделий, заключающийся в том, что в форме устанавливают расплавляемую металлическую перегородку, по обе стороны которой заливают два расплава.

Для получения наплавки рабочего слоя изделия более высокого качества предлагается расплав, заполняющий рабочую часть изделия в форме, получать горением термитной смеси, которую помещают в верхнюю полуформу и поджигают металлом, перетекающим по литнику из прибыльной части формы в емкость с термитной смесью.

На чертеже дана схема устройства для осуществления описываемого способа.

Заливку нерабочсй части изделия 1 производят обычным литейным способом. По мере заполнения прибыльной части 2 формы жидким металлом, часть металла из верхней части прибыли по литнику 3 перетекает в полость 4, заполненную термитной смесью, и зажигает ее.

По окончании термитной реакции, полученный жидкий легированный сплав расплавляег затвор 5 и, проходя через питатель 6, заполняет отгороженную рабочую часть 7 детали, расплавляет ранее установленную пластину 8 и приваривается к корпусу детали.

Предмет изобретения

10 Способ изготовления биметаллических изделий путем простановки в форме расплавляемой металлической перегородки и заливки расплавов по обе стороны ее, от.шчающийся тем, что, с целью получения качественной наплавки

15 рабочего слоя изделия, расплав, заполняющий рабочую часть изделия в форме, получают горением термитной смеси, помещенной в верх ей полуформе и поджигаемой металлом, перетекающим по литнику из прибыльной части

20 формы в емкость с термитной смесью.

Составитель M. Н. Вилкова

Редактор Л. М. Струве Тсхред А. А. Камышникова Корректоры: Т. Д. Чунаева и А. П. Татаринцева

Заказ 2632/9 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
