Реферат

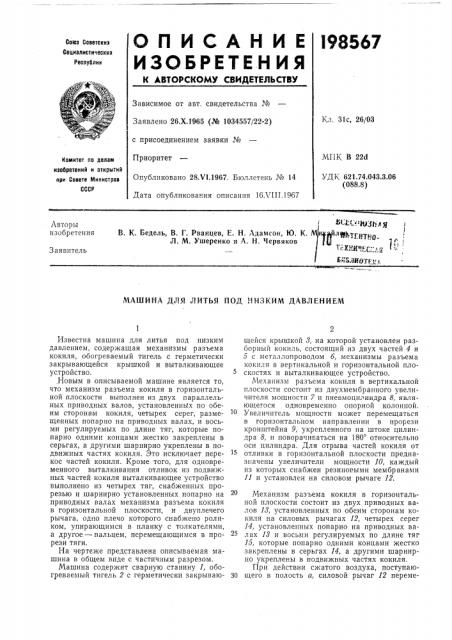

О Л И С А Н И Е l98567

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х.1965 (№ 1034557/22-2) с присоединением заявки №

Приоритет

Опубликовано 28Х1,1967. Бюллетень № 14

Дата опубликования описания 16ХП1.1967

Кл. 31с, 26/03

МПК В 22d

УДК 621.74.043.3.06 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

« 1 -С".:йКi1 p g и ! 1 ТЕИТН0

Т.- .ХНА i С,";

- ..-..;и

t ь-" Ь1ИОТУ, с

Авторы изобретения

В. К. Бедель, В, Г. Рванцев, Е. H. Адамсон, Ю. К.

Л. М. Ушеренко и А. Н. Червяков

Заявитель

МАШИНА ДЛЯ ЛИТЬЯ ПОД НИЗКИМ ДАВЛЕНИЕМ

Известна машина для литья под низким давлением, содержащая механизмы разъема кокиля, обогреваемый тигель с герметически закрывающейся крышкой и выталкивающее устройство.

Новым в описываемой машине является то, что механизм разъема кокиля в горизонтальной плоскости выполнен из двух параллельных приводных валов, установленных по обеим сторонам кокиля, четырех серег, размещенных попарно на приводных валах, и восьми регулируемых по длине тяг, которые попарно одними концами жестко закреплены в серьгах, а другими шарнирно укреплены в подвижных частях кокиля. Это исключает перекос частей кокиля. Кроме того, для одновременного выталкивания отливок из подвижных частей кокиля выталкивающее устройство выполнено из четырех тяг, снабженных прорезью и шарнирно установленных попарно на приводных валах механизма разъема кокиля в горизонтальной плоскости, и двуплечего рычага, одно плечо которого снабжено роликом, упирающимся в планку с толкателями, а другое — пальцем, перемещающимся в прорези тяги.

На чертеже представлена описываемая машина в общем виде с частичным разрезом.

Машина содержит сварную станину 1, ооогреваемый тигель 2 с герметически закрывающейся крышкой 8, на которой установлен разборный кокиль, состоящий из двух частей 4 и

5 с металлонроводом б, механизмы разъема кокиля в вертикальной и горизонтальной плоскостях и выталкивающее устройство.

Механизм разъема кокиля в вертикальной плоскости состоит из двухмембранного увеличителя мощности 7 и пневмоцилиндра 8, являющегося одновременно опорной колонной.

Увеличитель мощности может перемещаться в горизонтальном направлении в прорези кронштейна 9, укрепленного на штоке цилиндра 8, и поворачиваться на 180 относительно оси цилиндра. Для отрыва частей кокиля от отливки в горизонтальной плоскости предназ» ачены увеличители мощности 10, каждый из которых снабжен резиновыми мембранами

11 и установлен на силовом рычаге 12.

Механизм разъема кокиля в горизонтальной плоскости состоит из двух приводных валов 18, установленных по обеим сторонам кокиля на силовых рычагах 12, четырех серег

14, установленных попарно на приводных валах 18 и восьми регулируемых по длине тяг !

5, которые попарно одними концами жестко закреплены в серьгах 14, а другими шарнирно укреплены в подвижных частях кокиля.

При действии сжатого воздуха, поступаю30 щего в полость а, силовой рычаг 12 переме198567 щается относительно шарнирного соединения

16.

Корпусы увеличителя мощности 10 соединены со штоками пневматических цилиндров

17, шарнирно укрепленных в приливах плиты.

После срабатывания мембран 11 и подрыва частей кокиля цилиндры 17 обеспечивают дальнейшее их движение.

Для отрыва от отливки, разъема и запирания торцовых:fàñòåé кокиля предназначены двухмембранные устройства, регулируемые в зависимости от размеров частей кокпля.

На плите 18 машины установлены четыре кронштейна 19, несущие два двуплечих рычага 20. Плечо 21 рычага снабжено роликом 22, а другое плечо — пальцем 28, перемещающимся в прорези 24 качающейся тяги 25, шарнирно укрепленной на приводном валу 18. Установочный винт 26 регулирует величину хода пальца 28 в прорези 24.

В исходном положении (перед разъемом кокиля) плечо 21 рычага 20 упирается роликом 22 в планку с толкателями, концы которых упираются в отливку, При перемещении приводного вала 18 под действием силового рычага 12 передвигаются тяги 15, перемещая часть кокиля и отрывая ее от отливки, неподвижно удерживаемой толкателями. В конце хода подрыва установочный винт 26 входит в соприкосновение с пальцем 28, который до этого момента свободно перемещался по прорези 24, и поворачивает рычаг 20, поднимая ролик 22. В этот момент обе части кокиля перемещаются по плите 27 и по неподвижным толкателям, доходят до планки 28 и дальнейшее движение осуществляют совместно, полностью освобождая отливку.

При сборке все указанные операции производят в обратном порядке.

Металлопровод б является деталью кокиля и может быть смещен в пределах отверстия плиты 8.

Для устранения подъема частей кокиля над плитой 27 при подрыве металлических стержней, удаляемых в вертикальном направлении, машина снабжена регулируемыми по длине и закрепленными в Т-образных прорезях штангами 29, упирающимися одним концом в корпус увеличителя мощности 7, а другим — в часть кокиля, перемещающуюся в горизонтальной плоскости. Сжатый воздух, вытесняющий расплавленный металл из тигля 2 по металлопроводу 6 в полость кокиля, подводится по трубопроводу 80, а охлаждающая жидкость в систему машины — по трубопроводам 81.

Предмет изобретения

1. Машина для литья под низким давлением, включающая разъемный кокиль с металлопроводом, обогреваемый тигель с герметически закрывающейся крышкой, механизмы разъема кокиля в горизонтальной и вертикальной плоскостях и выталкивающее устройство, отличаюсцаяся тем, что, с целью исключения перекоса частей кокиля, механизм разьема кокиля в горизонтальной плоскости выполнен из двух параллельных приводных валов, установленных по обеим сторонам кокиля, четырех серег, установленных попарно на приводных валах и восьми регулируемых по длине тяг, которые попарно одними концами жестко закреплены в серьгах, а другими шарнирно укреплены в подвижных частях кокиля.

2. Машина по п. 1, отличающаяся тем, что, с целью одновременного выталкивания отливок из подвижных частей кокиля, выталкивающее устройство выполнено из четырех тяг, снабженных прорезью и шарнирно установленных попарно на приводных валах механизма разъема кокиля в горизонтальной плоско40 сти, и двуплечего рычага, одно плечо которого снабжено роликом, упирающимся в планку с толкателями, а другое снабжено пальцем, перемещающимся в прорези тяги.

198567
