Устройство для подачи заготовок протекторов к сборочному станку

Устройство для подачи заготовок протекторов к сборочному станку

Иллюстрации

Показать все

Реферат

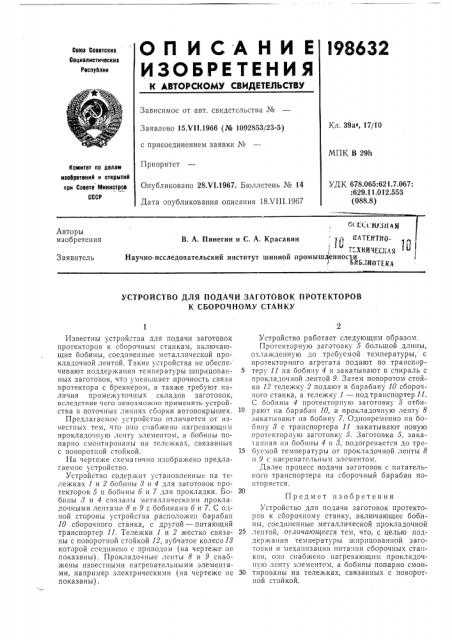

ОПИС АНИЕ

ИЗОБРЕ ТЕНИ Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соввтскнх

Социалистических

Рвспублнн

Зависимое от авт. свидетельства №

Заявлено 15Х!1.1966 (№ 1092853/23-5) с присоединением заявки ¹

Приоритет

Кл. 39ао, 17/10

МПК В 29h

Комитет по делам наоеретений и открытий при Совете Министров

СССР

УДК 678.065:621.7,067:

:629.11.012.553 (088.8) Опубликовано 28.VI.1967. Бюллетень № 14

Дата опубликования описания 18Л Ш.19б7

Авторы изобретения

В. А. Пинегин и С. А.

-XHH1Е 1 д;

Научно-исследовательский институт шинной промышл енносл и (БР Б 1ИОТЦСд

Заявитель

УСТРОЙСТВО ДЛЯ ПОДАЧИ ЗАГОТОВОК ПРОТЕКТОРОВ

К СБОРОЧНОМУ СТАНКУ

Известны устройства для подачи заготовок протекторов к сборочным станкам, включающие бобины, соединенные металлической прокладочной лентой. Такие устройства не обеспечивают поддержания температуры шприцованных заготовок, что уменьшает прочность связи протектора с бреккером, а также требуют наличия промежуточных складов заготовок, вследствие чего невозмо>кно применять устройства в поточных линиях сборки автопокрышек.

Предлагаемое устройство отличается от известных тем, что оно снабжено нагревающпм прокладочную ленту элементом, а бобины попарно смонтированы на теле>кках, связанных

c IIoBopoTIIoH стойкой.

На чертеже схематично изобра>кено предлагаемое устройство.

Устройство содержит установленные на тележках 1 и 2 бобины 8 и 4 для заготовок протекторов 5 и бобины б и 7 для прокладки. Бобины 8 и 4 связаны металлическими прокладочными лентами 8 и 9 с бобинами б и 7. С одной стороны устройства расположен барабан

10 сборочного станка, с другой —.питающий транспортер 11. Тележки 1 и 2 жестко связаны с поворотной стойкой 12, зубчатое колесо 18 которой соединено с приводом (на чертеже не показаны). Прокладочныс ленты 8 и 9 снабжены известными нагревательными элементами, например электрическими (на чертеже не показаны).

Устройство работает следующим образом.

Протекторную заготовку 5 большой длины, охлажденную до требуемой температуры, с протекторного агрегата подают по транспор5 теру 11 на бобину 4 и закатывают в спираль с прокладочной лентой 9. Затем поворотом стойки 12 тележку 2 подают к барабану 10 сборочного станка, а тележку 1 — под транспортер 11.

С бобины 4 протекторную заготовку 5 отби10 рают на барабан 10, а прокладочную ленту 8 закатывают на бобину 7. Одновременно на бобину 8 с транспортера 11 закатывают новую протекторную заготовку 5. Заготовка 5, зака анная на бобины 4 и 8, подогревается до тре15 бусмой температуры от прокладочной ленты 8 и 9 с нагревательным элементом.

Далее процесс подачи заготовок с питательного транспортера на сборочный барабан по13 T O p 5 l c т С Я .

Предмет изобретения

Устройство для подачи заготовок протекторов к сборочному станку, включающее бобины, соединенные металлической прокладочной

25 ленTîé, отличающееся тем, что, с целью поддер>ка1шя температуры шпрнцованной заготовки и механизации питания сборочных станков, о:lo снабжено нагревающим прокладочную ленту элементом, а бобины попарно смон30 тнрованы на тележках, связанных с поворотной стойкой.

198632

Составитель В. П. Сычев

Рсдакгор Л. К. Ушакова Текред Л. Я, Бриккер Корректоры; Г. Е. Опарина и Н. И. Быстрова

Заказ 2709/5 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
