Патентно- ., р центральный научно-исследовательский институт фанерытьхничгсг.'дя '^ 'iби5лиотр1га
Патент 198642
Классы МПК
Патентно- ., р центральный научно-исследовательский институт фанерытьхничгсг.'дя '^ 'iби5лиотр1га
Иллюстрации
Реферат

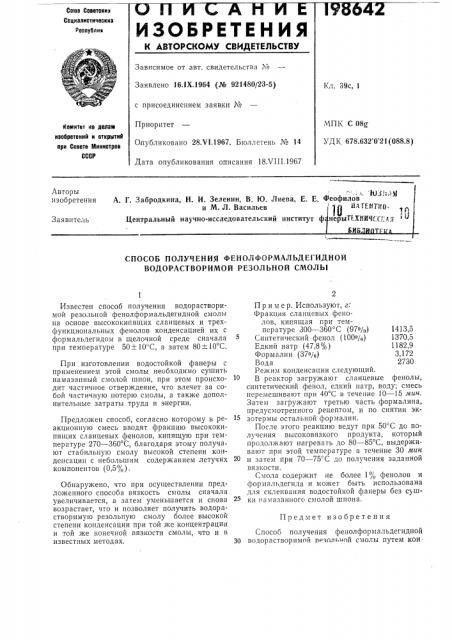

Союз Советскик
Сацизлистическиз
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства М
Заявлено 16,IX.1964 (№ 921480/23-5) Кл. 39с, 1 с присоединением заявки М
МПК С 08
УДК 678.632 0 21(088.8) Приоритет
Опубликовано 28.И.1967. Бюллетень Хо 14
Дата опубликования описания 18ХП1.1967
Комитет по делам изобретений и открытий при Совете сзинистров
СССР
Авторы изобретения А. Г. 3
Заявитель
Цен
СПОСОБ ПОЛУЧЕНИЯ ФЕНОЛФОРМАЛЬДЕГИДНОЙ
ВОДОРАСТВОРИМОЙ РЕЗОЛЬНОЙ СМОЛЫ
Предмет изобретения
Известен способ получения водорастворимой резольной фенолформальдегидной смолы на основе высококипящих сланцевых и трехфункциональных фенолов конденсацией их с формальдегидом в щелочной среде сначала при температуре 50+10 С, а затем 80+-10 С.
При изготовлении водостойкой фанеры с применением этой смолы необходимо сушить намазанный смолой шпон, при этом происходит частичное отверждение, что влечет за собой частичную потерю смолы, а также дополнительные затраты труда и энергии.
Предложен способ, согласно которому в реакционную смесь вводят фракцию высококипящих сланцевых фенолов, кипящую при температуре 270 — 360 С, благодаря этому получают стабильную смолу высокой степени конденсации с небольшим содержанием летучих компонентов (0,50/,) .
Обнаружено, что при осуществлении предложенного способа вязкость смолы сначала увеличивается, а затем уменьшается и снова возрастает, что и позволяет получить водорастворимую резольную смолу более высокой степени конденсации при той же концентрации и той же конечной вязкости смолы, что и в известных методах.
Пример. Используют, г:
Фракция сланцевых фенолов, кипящая при температуре 300 — -360 С (97>/0) 1413,5
Синтетический фенол (100>/p) 1370,5
Едкий натр (47,8О/о) 1182,9
Формалин (37o/О) 3,172
Вода 2730
Режим конденсации следующий.
В реактор загружают сланцевые фенолы, синтетический фенол, едкий натр, воду; смесь перемешивают при 40 С в течение 10 — 15 мин, Затем загружают третью часть формалина, предусмотренного рецептом, и по снятии экзотермы остальной формалин.
После этого реакцию ведут при 50 С до получения высоковяз кого продукта, который продолжают нагревать до 80 — 85 С, выдерживают при этой температуре в течение 30 мин и затем при 70 — 75 С до получения заданной вязкости, Смола содержит не более 1 /о фенолов и формальдегида и может быть использована для склеивания водостойкой фанеры без с шки памазанногс: смолой шпона, Способ получения фенолфор мал ьдегидной
ЗО водорастворимой печаль ой смолы путем KQH денсации смеси высококипящих сланцевых фенолов и трехфункционального фенола с формальдегидом в присутствии щелочи сначала при температуре 50+10 С, а затем 80
10 С, отличающийся тем, что, с целью получепия смолы, пригодной для склеивания водостойкой фанеры без сушки намазанного смолой шпона, в качестве высококипящих сланцевых фенолов применяют фракцию, кипящую
5 при температуре 270 †3 С.
Составитель О. A. Цыпкина
Редактор Л. Г. Герасимова Техред Т. П. Курилко Корректоры: М. П. Ромашова и Н. И. Быстрова
Заказ 2628/19 Тврагк 535 Подписное
ЦЙ1т11П 1 Комитета по делам изооретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Тпг|ография, пр, Сапунова, 2
