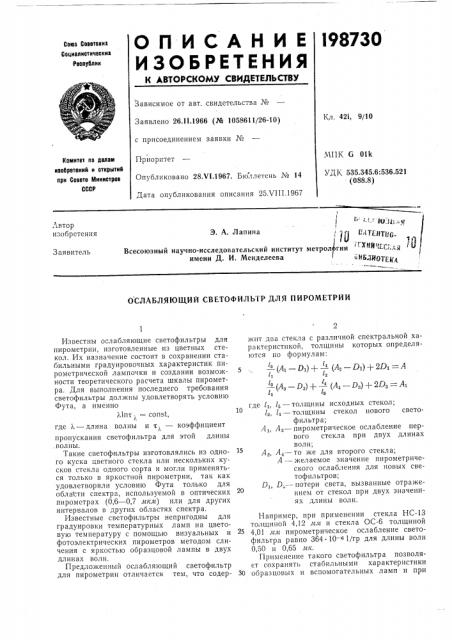

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I98730

Союз Соеетокик

Социелистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 26.11.1966 (№ 1058611/26-10) 1 л, 421, 9/10 с присоединением заявки №

МПК G Olk

УДК 535 345 6 536 521 (088.8) Приоритет

Опубликовано 28.V1.1967. Бюллетень № 14

Дата опубликования описания 25Х111.1967

Комитет по делом изобретений и открытий при Совете Министров

СССР - " ЙУ..11„=, q

1" В;11Т1-l0

Xtfll 11 ;,. 1

-11 6;W0TE«..втор изобретения

Э. А Лапина

Заявитель

Всесоюзный научно-исследовательский институт метрол гии имени Д. И. Менделеева

ОСЛАБЛЯЮЩИЙ СВЕТОФИЛЪ 1 Р ДЛЯ ПИРОМЕТРИИ

Известны ослабляющие светофильтры для пирометрии, изготовленные из цветных стекол. Их назначение состоит в сохранении стабильными градуировочных характеристик пирометрической лампочки и создании возможности теоретического расчета шкалы пирометра. Для выполнения последнего требования светофильтры должны удовлетворять условию

Фута, а именно

Х1пт., = const, A где л — длина волны и т, — коэффициент

/ пропускания светофильтра для этой длины . волны.

Такие светофильтры изготовлялись из одного куска цветного стекла или нескольких кусков стекла одного сорта и могли применяться только в яркостной пирометрии, так как удовлетворяли условию Фута только для области спектра, используемой в оптических пирометрах (0,6 — 0,7 мк.н) или для других интервалов в других областях спектра.

Известные светофильтры непригодны для градуировки температурных ламп на цветовую температуру с помощью визуальных и фотоэлектрических пирометров методом сличения с яркостью образцовой лампы в двух длинах волн.

Предложенный ослабляющий светофильтр для пирометрии отличается тем, что содержит два стекла с различной спектрально" характеристикой, толщины которых определяются по формулам:

5 .. — (А — D )+ — (А.. — D )+2D — А

/з l.

l /2 — (Аз — Р,) + — (А — Dç) + 2Оз = А

4 lç где li, /з — толщины исходных стекол;

l, 1, — толщины стекол нового светофильтра;

А,, Аз — пирометрическое ослабление первого стекла при двух длинах волн;

А,, А,— то же для второго стекла;

А — желаемое значение пирометрического ослабления для новых светофильтров;

0„Р,— потери света, вызванные отражением от стекол при двух значениях длины волн.

Например, при применении стекла НС-13 толщиной 4,12 лл и стекла ОС-6 толщиной

4,01 я,и пирометрическое ослабление светофильтра равно 364 10 — з 1/гр для длины волн

050 и 065 як.

Применение такого светофильтра позволяет сохранять стабильными характеристики

30 образцовых и вспомогательных ламп и при этом градуировать пирометры при высокой цветовой температуре по лампам с низкой цветовой температурой без потери точности градуировки.

Предмет изобретения

Ослабляющий светофильтр для пирометрии, удовлетворяющий в пределах заданной погрешности условию Фута, отличающийся тем, что, с целью обеспечения возможности применения его как в яркостной, так и в цветовой пирометрии, светофильтр выполнен из двух стекол с различными спектральными характеристиками, толщины которых определяются соотношением:

198730

4 — (А1 — D ) + — 4 (A — D ) + 2D, =А

ls 4

l 2 — (Аз — з) + — (А4 — Оз) + 20з = А 9 4

l4 ls

5 где l, l — толщины исходных стекол;

4, l4 — толщины стекол нового светофильтра;

A„Aз — пирометрическое ослабление первого стекла при двух длинах волн;

А,, А,— то же для второго стекла;

А — желаемое значение пирометрического ослабления для светофильтров;

D„Dq — потери света, вызванные отраже15 нием от стекол при двух значениях длины волны.
