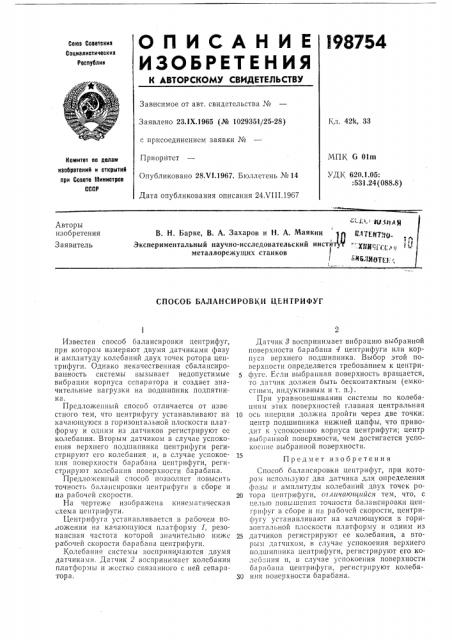

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Саюа Соеетскик
Сопиалистическик
Республик
Зависимое от авт. свидетельства №
Кл. 42k, 33
Заявлено 23.1Х.1965 (¹ 1029351j25-28) с присоединением заявки №
МПК G 01ттт
УДК 620.1.05:
:531.24 (088.8) Приорйтст
Опубликовано 28. Л.1967. Бюллетень № 14
Дата опубликования описания 24ХШ.19б7
Комитет пс полам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Заявитель
В. Н. Барке, В. А. Захаров и Н, А, Маякин
Зкспериментальный научно-исследовательский иисти металлорежущих станков
СПОСОБ БАЛАНСИРОВКИ ЦЕНТРИФУГ
Известен способ балансировки центрифуг, при котором измеряют двумя датчиками фазу и амплитуду колебаний двух точек ротора центрифуги. Однако некачественная сбалансированность системы вызывает недопустимые вибрации корпуса сепаратора и создает значительные нагрузки на подшипник подпятника.
Предложенный способ отличается от изве стного тем, что центрифугу устанавливают на качающупося в горизонтальной плоскости платформу и одним из датчиков регистрируют ее колебания. Вторым датчиком в случае успокоения верхнего подшипника центрифуги регистрируют его колебания и, в случае успокоения поверхности барабана центрифуги, регистрируют колебания поверхности барабана.
Предложенный способ позволяет повысить точность балансировки центрифуги в сборе и иа рабочей скорости.
На чертеже изображена кинематическая схема центрифуги.
Центрифуга ycranavëèâàåòñë в рабочем положении на кача|ощуюся платформу 1, резонансная частота которой значительно ниже рабочей скорости барабана центрифуги.
Колебания системы воспринимаются двумя датчиками. Датчик Z воспринимает колебания платформы и жестко связанного с ней сепаратора.
Датчик 8 воспринимает вибрацию выбранной поверхности барабана 4 центрифуги или корпуса верхнего подшипника. Выбор этой поверхности определяется требованием к центри5 фуге. Если выбранная поверхность вращается, то датчик должен быть бесконтактным (емкостным, индуктивным и т. п.).
При уравноьешивании системы по колебаниям этих поверхностей главная центральная
10 ось инерции должна пройти через две точки: центр подшипника нижней цапфы, что приводит к успокоению корпуса центрифуги; центр выбранной поверхности, чем достигается успокоение выбранной поверхности.
Предмеr изобретения
Способ балансировки центрифуг, при котором используюг два датчика для определения фазы и амплитуды колебаний двух точек ро20 тора центрифуги, очлачаюцпйся. тем, что, с целью повышения точности балансировки ценгрпфуг в сборе и па рабочей скорости, центрифугу устанавливают на качающуюся в горизонтальной плоскости платформу и одним из
25 датчиков регистрируют ее колебания, а вторым датчиком, в случае успокоения верхнего подшипника центрифуги, регистрируют его колебания и, и случае успокоения поверхности барабана центрифуги, регистрируют колеба30 ния поверхности барабана.
198754
Составитель Г. Ф. Корчагина
Редактор Т. 3. Орловская Техред Л. Я. Бриккер Корректоры: А. А. Король и Н. И. Быстрова
Заказ 2703/7 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытии при Совете Министров СССР
Москва, Центр, пр. Ceposa, д, 4
Типография, пр. Сапунова, 2
