Устройство для перемещения датчика дефектоскопа

Устройство для перемещения датчика дефектоскопа

Иллюстрации

Показать все

Реферат

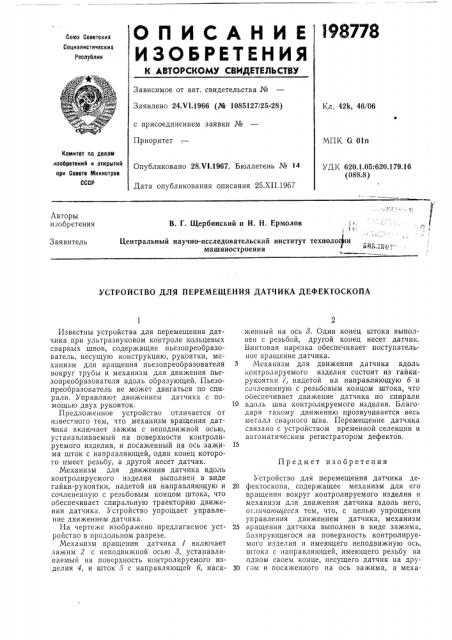

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 24. т 1.1966 (М 1085127/25-28) с присоединением заявки №

Приоритет

Союз Советекик

Социалистических

Республик

Кл. 42k, 46/06

МПК G 01п

Комитет по делай лзооретеиий и открытий при Совете Министров

СССР

Опубликовано 28Х!.1967. Бюллетень № 14

Дата опубликования описания 25.ХП.19б7

УД К 620.1.05:620.179.16 (088.8) Авторы изобретения

В. Г. Щербинский и И. Н. Ермолов а i центральный научно-исспедоаательскнй институт технолоп1пи машиностроения й.Ю„ы рй (;

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ДАТЧИКА ДЕФЕКТОСКОПА

Предмет изобретения

Известны устройства для перемещения датчика при ультразвуковом контроле кольцевых сварных швов, содержащие пьезопреобразователь, несущую конструкцию, рукоятки, механизм для вращения пьезопреобразователя вокруг трубы и механизм для движения пьезопреобразователя вдоль образующей. Пьезопреобразователь не может двигаться по спирали. Управляют движением датчика с помощью двух рукояток.

Предложенное устройство отличается от известного тем, что механизм вращения датчика включает зажим с неподвижной осью, устанавливаемый на поверхности контролируемого изделия, и посаженный на ось зажима шток с направляющей, один конец которого имеет резьбу, а другой несет датчик.

Механизм для движения датчика вдоль контролируемого изделия выполнен в виде гайки-рукоятки, надетой на направляющую и сочлененную с резьбовым концом штока, что обеспечивает спиральную траекторию движения датчика. Устройство упрощает управление движением датчика.

На чертеже изображено предлагаемое устройство в продольном разрезе.

Механизм вращения датчика 1 включает зажим 2 с неподвижной осью 8, устанавливаемый на поверхность контролируемого изделия 4, и шток 5 с направляющей б, насаженный на ось 8. Один конец штока выполнен с резьбой, другой конец несет датчик.

Винтовая нарезка обеспечивает поступательное вращение датчика.

5 Механизм для движения датчика вдоль контролируемого изделия состоит из гайкирукоятки i, надетой на направляющую б и сочлененную с резьбовым концом штока, что обеспечивает движение датчика по спирали

10 вдоль шва контролируемого изделия. Благодаря такому движению прозвучивается весь металл сварного шва. Перемещение датчика связано с устройством временной селекции и автоматическим регистратором дефектов.

Ъ стройство для перемещения датчика де20 фектоскопа, содержащее механизм для его вращения вокруг контролируемого изделия и механизм для движения датчика вдоль него, от.гичаюигееся тем, что, с целью упрощения управления движением датчика, механизм

25 вращения датчика выполнен в виде зажима, базирующегося на поверхность контролируемого изделия и имеющего неподвижную ось, штока с направляющей, имеющего резьбу на одном своем конце, несущего датчик на дру30 гом и посаженного на ось зажима, а меха198778

Составитель А. Ионова

Редактор Т. 3. Орловская Техред Л. Я. Бриккер Корректор: T. Д. Чунаева

Заказ 4210,3 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 низм для движения датчика вдоль контролируемого изделия выполнен в виде гайки-рукоятки, надетой на направляющую и сочлененной с резьбовым концом штока, что обеспечивает спиральную траекторию движения датчика.
