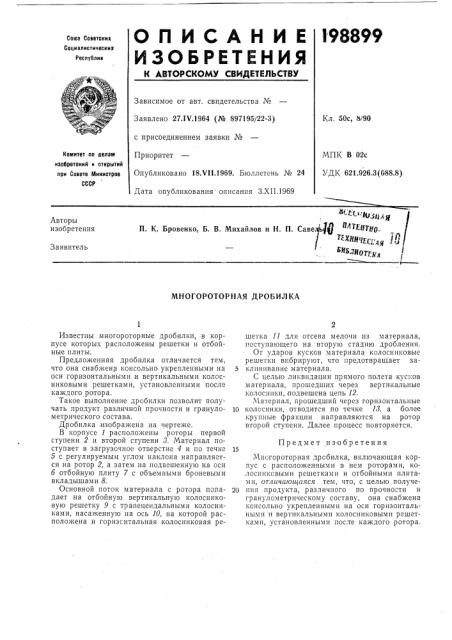

О П И С А Н И Е I 98899

ИЗОВРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 2717.1964 (№ 897195/22-3) с присоединением заявки №

Приоритет

Опубликовано 18.VII.1969. Бюллетень № 24

Дата опубликования описания З.XI I.1969

Кл. 50с, 8/90

Комитет оо делам

МПК В 02с

УДК 621.926.3(088.8) изобретений и открытий при Сосете Министров

СССР

- Й х. т р хх т ..х 11

П. K. Бровеико, Б. В. Михайлов и H. II. Саве Ц авйВТВВ технйтй;,,„Ц

<»-7N0Tq Рд

- — еАвторы изобретения

Заявитель

МНОГОРОТОРНАЯ ДРОБИЛКА

Известны многороторные дробилки, в корпусе которых расположены решетки и отбойные плиты.

Предложенная дробилка отличается тем, что она снабя<ена консольно укрепленными на оси горизонтальными и вертикальными колосниковыми решетками, установленными после каждого ротора.

Такое выполнение дробилки позволит получать продукт различной прочности и транулометрического состава.

Дробилка изображена на чертеже.

В корпусе 1 расположены роторы первой ступени 2 и второй ступени 8. Материал поступает в загрузочное отверстие 4 и по течке

5 с регулируемым углом наклона направляется на ротор 2, а затем на подвешенную на оси б отбойную плиту 7 с объемными броневыми вкладышами 8.

Основной поток материала с ротора попадает на отбойную вертикальную колосниковую решетку 9 с трапецеидальными колосниками, насаженную на ось 10, на которой расположена ги горизснтальная колосниковая,решетка 11 для отсева мелочи из материала, поступающего на вторую стадию дробления.

От ударов кусков материала колосниковые решетки вибрируют, что предотвращает за5 клинивание материала.

С целью ликвидации прямого полета кусков материала, прошедших через вертикальные колосники, подвешена цепь 12.

Материал, прошедший через горизонтальные

1о колосники, отводится по течке 18, а более крупные фракции направляются на ротор вгорой ступени. Далее процесс повторяется.

Предмет изобретения

Мнсгороторная дробилка, включающая корпус с расположенными в нем роторами, колосниксвыми решетками и отбойными плитами, отгичагоигаяся тем, что, с целью получе20 ния продукта, различного по прочности и гранулометрическому составу., она снабжена консольно укрепленными на оси горизонтальными и вертикальными колосниковыми решетками, установленными после каждого ротора.

198899

/Д Д

Составитель А. Лаптева

Редактор Б. Б. Федотов Техред Л. К. Малова Корректор С. М. Сигал

Заказ 3217/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Созете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
