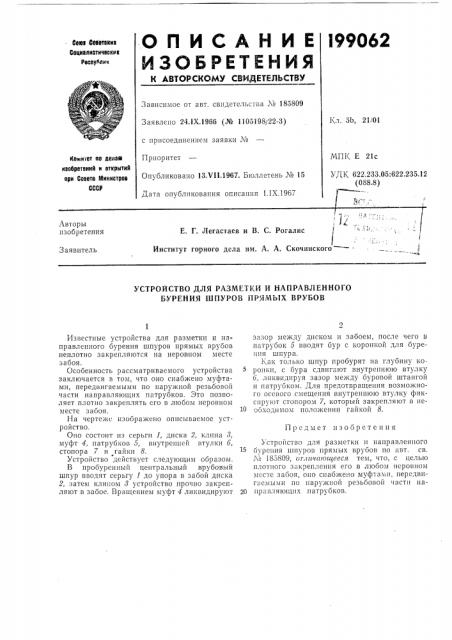

О П И С А Н И Е l99062

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Саетбйиа

Социалистические

РеспуМик

Зависимое от авт. свидетельства № 185809

Кл. 5Ь, 21/01

Заявлено 24.1Х.1966 (№ 1105198)22-3) с присоединением заявки №

Приоритет

Опубликовано 13Х11.1967. Бюллетень № 15

Дата опубликования описания 1.IX.1967

МПК Е 21с

Комигет по делаю изобретений и отнрытий при Совете Министров

СССВ

УДК 622.233.05:622.235.12 (088.8) Авторы изобретения

Е. Г. Легастаев и В. С. Рогалис

1 — 7

Институт горного дела им. А. А. Скочинского

Заявитель

УСТРОЙСТВО ДЛЯ РАЗМЕТКИ И НАПРАВЛЕННОГО

БУРЕНИЯ ШПУРОВ ПPÇMbIX ВРУБОВ

Предмет пзооретения

Известные устройства для разметки и направленного бурения шпуров прямых врубов неплотно закрепляются на неровном месте забоя.

Особенность рассматриваемого устройства заключается в том, что оно снабжено муфтами, передвигаемыми по наружной резьбовой части направляющих патрубков. Это позволяет плотно закреплять его в любом неровном месте забоя.

На чертеже изображено описываемое устройство.

Оно состоит пз серьги 1, диска 2, клина 8, муфт 4, патрубков 5, внутренней втулки 6, стопора 7 и гайки 8.

Устройство действует следуюшим образом.

В пробуренный центральный врубовый шпур вводят серьгу 1 до упора в забой диска

2, затем клипом 8 устройство прочно закрепляют в забое. Вращением муфт 4 ликвидируют зазор между диском и забоем, после чего в патрубок 5 вводят бур с коронкой для бурения шнура.

Как только шпур пробурят па глубину коронки, с бура сдвигают внутреннюю втулку

6, ликвидируя зазор между буровой штангой и патрубком. Для предотвращения возможного осевого. смещения внутреннюю втулку фиксируют стопором /, который закрепляют в неооходи мом положении гайкой 8.

Устройство для разметки и направленного бурения шнуров прямых врубов по авт. св. № 185809, отличпюи ееся тем, что, с целью плотного закрепления его в любом неровном месте забоя, оно снабжено муфтами, передвигаемыми по наружной резьбовой части на20 правляющпх патрубков.
