Реферат

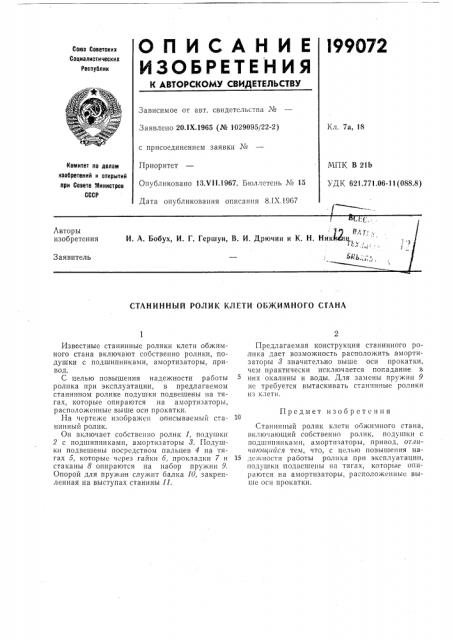

О П И С А Н И Е l99872

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 20,1Х.1965 (№ 1029095/22-2) с присоединением заявки №

Приоритет

Опубликовано 1ЗХ11.1967. Бюллетень ¹ 15

Дата опубликования описания 8.1Х.1967

Кл. 7а, 18

МПК В 21Ь

УДК 621.771,06-11(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

:С, Р 1::

И. A Ворух, И. Г. Гершун, В. И. Лрючин н К. И. HHKt21U ч- ч, . >1

Авторы изобретения

И!Б.;;,ч, Заявитель

СТАНИННЫЙ РОЛИК КЛЕТИ ОБЖИМНОГО СТАНА

Известные станинные ролики клети обжимного стана включают собственно ролики, подушки с подшипниками, амортизаторы, привод.

С целью повышения надежности работы ролика при эксплуатации, в предлагаемом станинном ролике подушки подвешены на тягах, которые опираются на амортизаторы, расположенные выше оси прокатки.

Fia чертеже изображен описываемый станинный ролик.

Он включает собственно ролик I, подушки

2 с подшипниками, амортизаторы 8. Подушки подвешены посредством пальцев 4 на тягах 5, которые через гайки б, прокладки 7 и стаканы 8 опираются на набор пружин 9.

Опорой для пружин служит балка 10, закрепленная на выступах станины Il.

Предлагаемая конструкция станинного ролика дает возможность расположить амортизаторы 8 значительно выше оси прокатки, чем практиче ки исключается попадание в них окалины и воды. Для замены пружин 9 нс требуется вытаскивать станннные ролики из клети.

Предмет изобретения

Станннный ролик клети обжимного стана, включающий собственно ролик, подушки с подшипниками, амортизаторы, привод, от.гичаюигийся тем, что, с целью повышения на15 дсжности работы ролика при эксплуатации, подушки подвешены на тягах, которые опираются на амортизаторы, расположенные выше осн прокатки.
