Тянущие ролики моталки горячей полосы

Тянущие ролики моталки горячей полосы

Иллюстрации

Показать все

Реферат



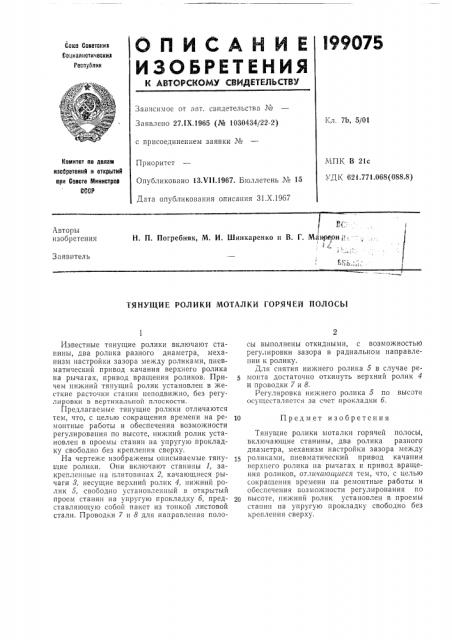

Союз Советских

Социалиотикеоких

Реопублии

За>зисимое от авт. свидетельства ¹ .Заявлено 27. IX.1965 (№ 1030434/22-2) Кл. 7I>, 5/01 с присоединением заявки №

Номитет оо делам изобретений и открытий ори Совете Министров

СССР

МПК В 21с

УДК 621.771,068(088.8) Приоритет

Опубликовано 13.VII.1967, Бюллетень № 15

Дата опубликования описания 31.Х.1967

p 1

Н. П. Погребняк, М. И. Шинкаренко и В. Г. Мйк мон1,.

1 y

Авторы изобретения

Заявитель

ТЯНУЩИЕ РОЛИКИ МОТАЛКИ ГОРЯЧЕЙ ПОЛОСЫ

Известные тянущие ролики включают станины, два ролика разного диаметра, механизм настройки зазора между роликами, пневматический привод качания верхнего ролика на рычагах, привод вращения роликов. Причем нижний тянущий ролик установлен в жесткие расточки станин неподвижно, без регулировки в вертикальной плоскости.

Предлагаемые тянущие ролики отличаются тем, что, с целью сокращения времени на ремонтные работы и обеспечения возмо>кности регулирования по высоте, нижний ролик установлен в проемы станин на упругую прокладку свободно без крепления сверху.

На чертеже изображены описываемые тянущие ролики. Они включают станины 1, закрепленные на плитовинах 2, качающиеся рычаги 8, несущие верхнин ролик 4, нижний ролик 5, свободно установленный в открытый проем станин на упругую прокладку б, представляющую собой пакет из тонкой листовой стали. Проводки 7 и 8 для направления полосы выполнены откидными, с возможностью регулировки зазора в радиальном направлении к ролику.

Для снятия нижнего ролика 5 в случае ремонта достаточно откинуть верхний ролик 4 и проводки 7 и 8.

Регулировка нижнего ролика 5 по высоте осуществляется за счет прокладки б.

10 Предмет изобретения

Тянущие ролики моталки горячей полосы, включающие станины, два ролика разного диаметра, механизм настройки зазора между роликами, пневматический привод качания верхнего ролика па рычагах н привод вращения роликов, отлича ош,иеся тем, что, с целью сокращения времени на ремонтные работы и обеспечения возмо>кности регулирования по

20 гысоте, нижний ролик установлен в проемы станин па упругую прокладку свободно без крепления сверху.
