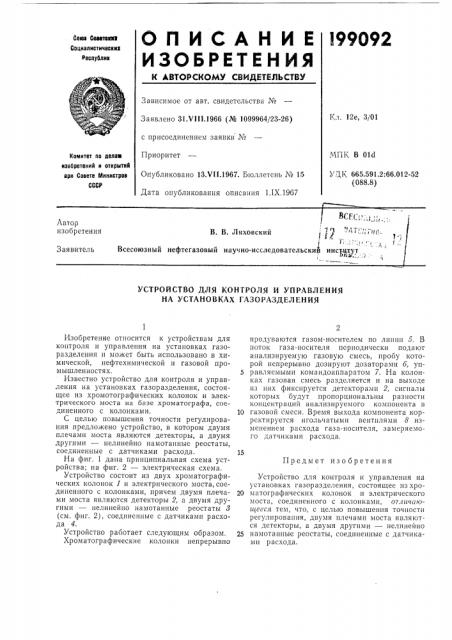

О П И С А Н И Е l99092

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВйдЕТЕЛЬСТВУ бова Cos®Tace

Социалистические

Республик

Зависимое от авт. свидетельства №

Кл. 12е, 3/01

Заявлено 31.V111.1966 (№ 1099964/23-26) с присоединением заявки №

Приоритет

Опубликовано 13,V11.1967. Бюллетень № 15

Дата опубликования описания 1.1Х.1967

МПК В 01d

Комитет оо делам изобретениЯ и открытий врн Совете Министров

СССР

У ЧК 665 591 2:66 012-52 (088.8) АВтор изобретения

1 У„ г и н ст.гр„тут г

В. В. Ляховский

Всесоюзный нефтегазовый научно-исследовательскии

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ И УПРАВЛЕНИЯ

НА УСТАНОВКАХ ГАЗОРАЗДЕЛЕНИЯ

Предмет изобретения

Изобретение относится к устройствам для контроля и управления на установках газоразделения и может быть использовано в химической, нефтехимической и газовой промышленностях.

Известно устройство для контроля и управления на установках газоразделения, состоящее из хромотографических колонок и электрического моста на базе хроматографа, соединенного с колонками.

С целью повышения точности регулирования предложено устройство, в котором двумя плечами в!оста яВляются детекторы, а дВумя другими — нелинейно намотанные реостаты, соединенные с датчиками расхода.

На фиг. 1 дана принципиальная схема устройства; на фиг. 2 — электрическая схема.

Устройство состоит из двух хроматографических колонок 1 и электрического моста, соединенного с колонками, причем двумя плечами моста являются детекторы 2, а двумя другими — нелинейно намотанные реостаты 8 (см. фиг. 2), соединенные с датчиками расхода 4.

Устройство работает следующим образом.

Хроматографические колонки непрерывно продуваются газом-носителем по линии . В поток газа-носителя периодически подают анализируемую газовую смесь, пробу которой непрерывно дозируют дозаторами 6, уп5 равляемыми командоаппаратом 7. На колонках газовая смесь разделяется и на выходе из них фиксируется детекторами 2, сигналы которых будут пропорциональны разности концентраций анализируемого компонента в

10 газовой смеси. Время выхода компонента корректируется игольчатыми вентилями 8 изменением расхода газа-носителя, замеряемого датчиками расхода.

Устройство для контроля и управлсния на установках газоразделения, состоящее из хро20 матографических колонок и электрического моста, соединенного с колонками, от,гичагоигееся тем, что, с целью повышения точности регулирования, двумя плечами моста являются детекторы, а двумя другими — нелинейно

25 намотанные реостаты, соединенные с датчиками расхода.

199092 ри2 1

Заказ 2806/1 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр, Сапунова, 2

Составитель Р. Клсйман

Редактор Л. Г. Герасимова Техред Л. Я. Бриккер

Корректоры: Л. В. Наделяева и В. В. Крылова
