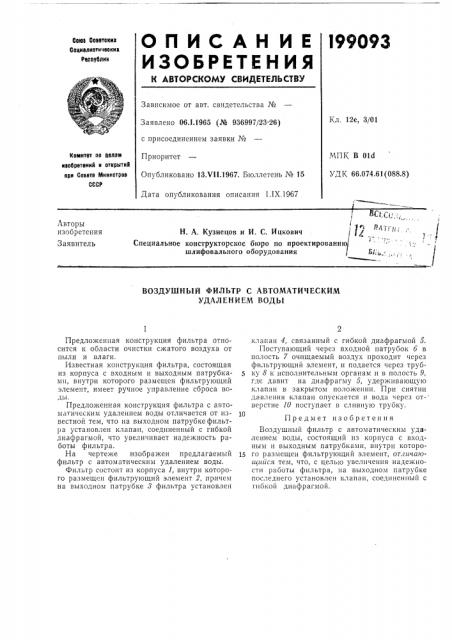

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l99093
Ооюа Советских
Содиелиотичеоких
Республик
Зависимое от авт. свидетельства №
Кл. 12е, 3/01
Заявлено 06.1.1965 (№ 936997/23-26) с присоединением заявки №
Приоритет
Опубликовано 13Х1!.1967. Бюллетень № 15
Дата опубликования описания 1 IX.1967
МПК В 01d
УДК 66.074.61(088.8) Комитет оо делам иаобретеннй и открытий ори Совете Министров
СССР
Ct.-,Ñt. ;, I
91"
Н. А, Кузнецов и И. С. Ицкович i 12.;"" "
Специальное конструкторское бюро по проектированию шлифовального ооорудования /э 1.;, Авторы изобретения
Заявитель
ВОЗДУШНЫЙ ФИЛЬТР С АВТОМАТИЧЕСКИМ
УДАЛЕНИЕМ ВОДЫ
Предложенная конструкция фильтра относится к области очистки сжатого воздуха от пыли и влаги.
Известная конструкция фильтра, состоящая из корпуса с входным и выходным патрубкамн, внутри которого размещен фильтрующий элемент, имеет ручное управление сброса воды.
Предложенная конструкция фильтра с автоматическим удалением воды отличается от известной тем, что на выходном патрубке фильтра установлен клапан, соединенный с гибкой диафрагмой, что увеличивает надежность работы фильтра.
На чертеже изображен предлагаемый фильтр с автоматическим удалением воды.
Фильтр состоит из корпуса 1, внутри которого размещен фильтрующий элемент 2, причем на выходном патрубке 8 фильтра установлен клапан 4, связанный с гибкой диафрагмой 5.
Поступающий через входной патрубок б в полость 7 очищаемый воздух проходит через фильтрующий элемент, н подается через трубку 8 к исполнительным органам и в полость 9, где давит на диафрагму 5, удерживающую клапан в закрытом положении. При снятии давления клапан опускается и вода через отверстие 10 поступает в сливную трубку.
Предмет изобретения
Воздушный фильтр с автоматическим удалением воды, состоящий из корпуса с входным и выходным патрубками, внутри которо15 ro размещен фильтрующий элемент, отличаюи ийся тем, что, с целью увеличения надежности работы фильтра, на выходном патрубке последнего установлен клапан, соединенный с гибкой диафрагмой.
